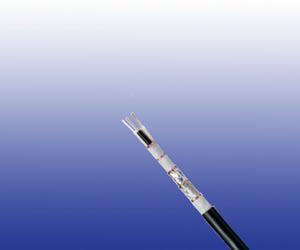

WTB(绞线式列车总线)/MVB(多功能车辆总线)电缆 FRA-WTB/MVB-02YS(ST+C)H-1P20A

应用:
该电缆用于永久安装在机车车辆内连接固定部分。一个典型的应用是机车通信系统。该系统使用基于线路支持的总线系统,符合用于控制,检测仪表,诊断的TCN标准(列车通信网络标准)。该总线系统由铁路巴士WTB(绞线式列车总线)和公路巴士MVB(多功能车辆总线)组成,通过冗余网关连接。
电缆结构:
导体IEC 60228 标准5 类多股镀锡铜导体
绝缘内层发泡外层实心的泡- 皮聚乙烯绝缘
成缆单元对绞线
绕包塑料带
EMC屏蔽I 聚合物包覆铝带
EMC屏蔽Ⅱ 镀锡铜编织屏蔽
绕包塑料带
外护套交联防油低烟无卤外护套
电气及机械性能:
电压                                       300 V
允许最高环境温度                           +100℃
允许最低环境温度                           -40℃
最小弯曲半径                               12倍最大外径

化学及环境特性:

EN 60684-2                          无氟
EN 50305; EN 60811-2-1              耐油及防燃料
EN 50305                            防臭氧
车载系统应用的防火性能:
EN 50306-2                          危险等级 HL1, HL2/HL3, HL4
DIN 5510-2                          安全等级 1/2/3/4
BS 6853                             室内应用 1a, 1b, II; 室外应用 1a, 1b, II
NF F 16-101                         FO
基本防火性能:
EN 50265-2-1; IEC 60332-1; BS 4066-1                     单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C;                   成束电线( 电缆) 火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816               烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815             无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813           气体腐蚀性测试 ( 酸度& 传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853          毒性指数测试
NFF 16101; NFF 63808; BS6853                             烟指数测试
FRA-WTB/MVB-02YS(ST+C)H-1P20A:
导体截面积
额定捻股
线规
标称护套厚度
标称线缆外径
重量
最大导体阻抗
阻抗
最大衰减
20℃
@0.75-3MHz
@1MHz
@2MHz
mm2
No/mm
AWG
mm
mm
kg/km
Ω/km
Ω
dB/km
dB/km
0.62
19/0.2
20
1.2
8.3
80
33.1
120+/-12
10
15
