| 应用： |
| 该电缆用于永久安装在机车车辆内连接固定部分。一个典型的应用是机车通信系统。该系统使用基于线路支持的总线系统，符合用于控制，检测仪表，诊断的TCN 标准（列车通信网络标准）。该总线系统由铁路巴士WTB（绞线式列车总线）和公路巴士MVB（多功能车辆总线）组成，通过冗余网关连接。 |
| 电缆结构： |
导体IEC 60228 标准5 类多股镀锡铜导体
绝缘内层发泡外层实心的泡- 皮聚乙烯绝缘
绕包塑料带
EMC屏蔽镀锡铜编织屏蔽
外护套交联防油低烟无卤外护套
|
| 电气及机械性能： |
电压 300 V
允许最高环境温度 +90℃
允许最低环境温度 -40℃
最小弯曲半径 10 倍最大外径 |
化学及环境特性： |
EN 60684-2 无氟
EN 50305; EN 60811-2-1 耐油及防燃料
EN 50305 防臭氧 |
| 车载系统应用的防火性能： |
EN 50306-2 危险等级 HL1, HL2/HL3, HL4
DIN 5510-2 安全等级 1/2/3/4
BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II
NF F 16-101 FO |
| 基本防火性能： |
EN 50265-2-1; IEC 60332-1; BS 4066-1 单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C; 成束电线( 电缆) 火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 气体腐蚀性测试 ( 酸度& 传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 毒性指数测试
NFF 16101; NFF 63808; BS6853 烟指数测试 |

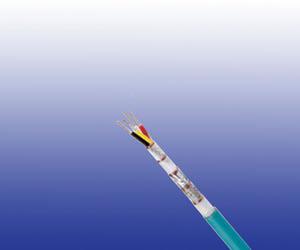

| FRA-MVB-02YS(ST+C)H-1P0.5S+1C0.5S： |
导体截
面积 |
额定捻股 |
标称护
套厚度 |
标称线
缆外径 |
重量 |
最大导体
直流阻抗 |
阻抗 |
最大传
输阻抗 |
最大衰减 |
20℃ |
@0.5-2MHz |
f<=20MHz |
@1MHz |
@1.5MHz |
@2MHz |
@3MHz |
mm2 |
No/mm2 |
mm |
mm |
kg/km |
Ω/km |
Ω |
mΩ/m |
dB/km |
dB/km |
dB/km |
dB/km |
0.5 |
19/0.18 |
1.2 |
6.8 |
62 |
41 |
120+/-12 |
20 |
12.5 |
15 |
18 |
21 |
|
| FRA-MVB-02YS(ST+C)H-2P0.5S： |
导体截
面积 |
额定捻股 |
标称护
套厚度 |
标称线
缆外径 |
重量 |
最大导体直流阻抗 |
阻抗 |
最大传
输阻抗 |
最大衰减 |
20℃ |
@1-10MHz |
f<=20MHz |
@1MHz |
@1.5MHz |
@2MHz |
@3MHz |
mm2 |
No/mm2 |
mm |
mm |
kg/km |
Ω/km |
Ω |
mΩ/m |
dB/km |
dB/km |
dB/km |
dB/km |
0.5 |
19/0.18 |
1.2 |
8.3 |
100 |
41 |
120+/-12 |
20 |
12.5 |
15 |
18 |
21 |
|
