  车载电缆
RSE/STD/024 PART 6车载电缆

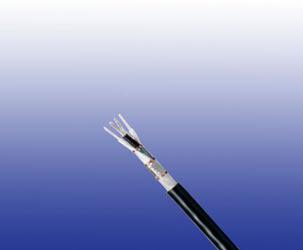

WTB (绞线式列车总线)电缆 FRA-WTB-02YCH-2C0.75S/FRA-WTB-02YSCH-1P0.75S

应用:
该电缆用于永久安装在机车车辆内连接固定部分。一个典型的应用是机车通信系统。该系统使用基于线路支持的总线系统,符合用于控制,检测仪表,诊断的TCN 标准(列车通信网络标准)。该总线系统由铁路巴士WTB(绞线式列车总线)和公路巴士MVB(多功能车辆总线)组成,通过冗余网关连接。
电缆结构:
导体IEC 60228 标准5 类多股镀锡铜导体
绝缘内层发泡外层实心的泡- 皮聚乙烯绝缘
绕包塑料带
EMC屏蔽镀锡铜编制屏蔽
外护套交联防油低烟无卤外护套
电气及机械性能:
电压                                       300 V
允许最高环境温度                           +100℃
允许最低环境温度                           -40℃
最小弯曲半径                               10 倍最大外径

化学及环境特性:

EN 60684-2                          无氟
EN 50305; EN 60811-2-1              耐油及防燃料
EN 50305                            防臭氧
车载系统应用的防火性能:
EN 50306-2                          危险等级 HL1, HL2/HL3, HL4
DIN 5510-2                          安全等级 1/2/3/4
BS 6853                             室内应用 1a, 1b, II; 室外应用 1a, 1b, II
NF F 16-101                         FO
基本防火性能:
EN 50265-2-1; IEC 60332-1; BS 4066-1                     单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C;                   成束电线( 电缆) 火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816               烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815             无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813           气体腐蚀性测试 ( 酸度& 传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853          毒性指数测试
NFF 16101; NFF 63808; BS6853                             烟指数测试
FRA-WTB-02YSCH-2C0.75S:
导体截
面积
额定捻股
标称护
套厚度
标称线
缆外径
重量
最大导体
直流阻抗
阻抗
最大传
输阻抗
最大衰减
20℃
@1-10MHz
f<=30MHz
@1MHz
@1.5MHz
@2MHz
@3MHz
mm2
No/mm2
mm
mm
kg/km
Ω/km
Ω
mΩ/m
dB/km
dB/km
dB/km
dB/km
0.75
19/0.22
1.4
8.3
97
26.7
120+/-12
30
10
13
14
18

FRA-WTB-02YSCH-1P0.75S:
导体截
面积
额定捻股
标称护
套厚度
标称线
缆外径
重量
最大导体
直流阻抗
阻抗
最大传
输阻抗
最大衰减
20℃
@1-10MHz
f<=30MHz
@1MHz
@1.5MHz
@2MHz
@3MHz
mm2
No/mm2
mm
mm
kg/km
Ω/km
Ω
mΩ/m
dB/km
dB/km
dB/km
dB/km
0.75
19/0.22
1.4
9
110
26.7
120+/-12
30
10
13
14
18
