BS6346 电缆

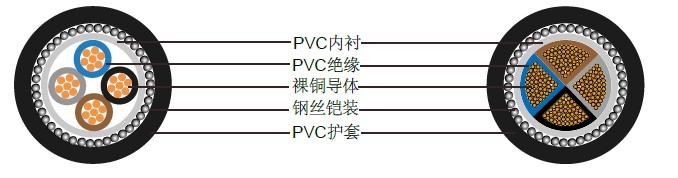

四芯600/1000V多股铜导体电缆

标称导体截面积	股数/ 直径	标称绝缘厚度	标称内衬厚度	标称钢丝铠装 直径	标称护套厚度	标称外径		标称电缆重量
						挤出型内衬	带状内衬
mm2	No./mm	mm	mm	mm	mm	mm	mm	kg/mm
4x1.5	7/0.53	0.6	0.8	0.9	1.4	13.5	-	330
4x2.5	7/0.67	0.7	0.8	0.9	1.4	15.0	-	430
4x4	7/0.85	0.8	0.8	1.25	1.5	17.8	-	640
4x6	7/1.04	0.8	0.8	1.25	1.5	19.2	-	770
4x10	7/1.35	1.0	0.8	1.25	1.6	22.8	-	1070
4x16	7/1.70	1.0	1.0	1.6	1.7	26.3	25.9	1550
4x25	7/2.14	1.2	1.0	1.6	1.8	30.7	30.3	2005
4x25*	7/2.14	1.2	1.0	1.6	1.8	27.8	27.4	2005
4x35	19/1.53	1.2	1.0	1.6	1.9	33.7	33.3	2490
4x35*	19/1.53	1.2	1.0	1.6	1.9	30.3	29.9	2490
4x50*	19/1.78	1.4	1.2	2.0	2.0	35.4	34.6	3475
4x70*	19/2.14	1.4	1.2	2.0	2.1	39.2	38.4	4480
4x95*	19/2.52	1.6	1.2	2.0	2.2	43.3	43.5	5710
4x120*	37/2.03	1.6	1.4	2.5	2.4	49.3	48.1	7350
4x150*	37/2.25	1.8	1.4	2.5	2.5	53.6	52.4	8720
4x185*	37/2.52	2.0	1.6	2.5	2.6	59.0	57.4	10540
4x240*	61/2.25	2.2	1.6	2.5	2.8	65.7	64.1	13290
4x300*	61/2.52	2.4	1.6	2.5	3.0	72.0	70.4	16050
4x400*	61/2.85	2.6	1.8	3.15	3.3	81.3	79.3	20950

*扇形多股导体（2类）

四芯600/1000V实心铝导体电缆

标称导体截面积	标称绝缘厚度	标称内衬厚度	标称铝丝铠装直径	铠装带		标称护套厚度	标称外径			标称电缆重量
				厚度	宽度		铝丝 铠装		铝带 铠装
							挤出型 内衬	带状 内衬
mm2	mm	mm	mm	mm	mm	mm	mm		mm	kg/km
4x16	1	1	1.6	0.6	2.4	1.7	24.7	24.3	22.3	1125
4x25	1.2	1	1.6	0.6	2.4	1.8	28.7	28.3	26.3	1390
4x25*	1.2	1	1.6	0.6	2.4	1.8	26.3	25.9	23.9	1390
4x35	1.2	1	1.6	0.6	2.4	1.9	31.3	30.9	28.9	1625
4x35*	1.2	1	1.6	0.6	2.4	1.9	28.6	28.2	26.2	1625
4x50*	1.4	1.2	2	1	3.6	2	33.3	32..5	30.5	2240
4x70*	1.4	1.2	2	1	3.6	2.1	36.8	36.0	34	2750
4x95*	1.6	1.2	2	1.4	4.8	2.2	41.5	40.7	39.5	3360
4x120*	1.6	1.4	2.5	1.4	4.8	2.4	46.1	44.9	42.7	4380
4x150*	1.8	1.4	2.5	1.4	4.8	2.5	50.1	48.9	46.7	5000
4x185*	2	1.6	2.5	1.8	6.4	2.6	55.1	53.5	52.1	5960
4x240*	2.2	1.6	2.5	1.8	6.4	2.8	61.2	59.6	58.2	7340
4x300*	2.4	1.6	2.5	1.8	6.4	3	67	65.4	64

*实心扇状导体（1类）
*实心扇状导体（1类）
