BS6346 电缆应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用, 因此在工业中很适用于潮湿的地下环境中.
结构
导体实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘PVC(聚氯乙烯)，TI1类
色彩编码 1芯: 棕色
2芯: 棕色或蓝色
3芯: 棕色, 黑色, 灰色
4芯: 蓝色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
5芯以上:白色线芯加黑色数字标识
填充(可选) PVC或聚丙烯纱
粘贴带(可选) 聚酯带（麦拉）
内护套/ 内衬PVC (聚氯乙烯)

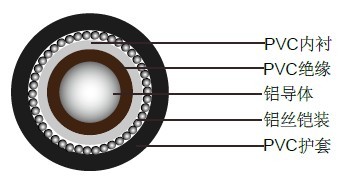

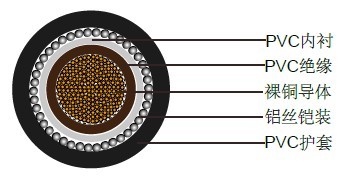

铠装单芯: AWA (铝丝铠装)
多芯: SWA (钢丝或钢带铠装)
外护套PVC(聚氯乙烯)，TM1类
技术参数
额定电压1900/3300V
额定温度-20°C to +60°C
弯曲半径单芯: 10 x 外径
多芯: 8 x 外径
防火IEC60332第一部分, BS4066第一部分
电缆参数
单芯1900/3300V多股铜导体电缆
标称导体截面积 |
股数/ 直径 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
mm2 |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/mm |
1x50 |
19/1.78 |
2.2 |
0.8 |
1.25 |
1.6 |
21.0 |
840 |
1x70 |
19/2.14 |
2.2 |
0.8 |
1.25 |
1.6 |
22.8 |
1070 |
1x95 |
19/2.52 |
2.2 |
1.0 |
1.6 |
1.7 |
26.0 |
1445 |
1x120 |
37/2.03 |
2.2 |
1.0 |
1.6 |
1.7 |
27.7 |
1715 |
1x150 |
37/2.25 |
2.2 |
1.0 |
1.6 |
1.8 |
29.4 |
2010 |
1x185 |
37/2.52 |
2.2 |
1.0 |
1.6 |
1.8 |
31.3 |
2380 |
1x240 |
61/2.25 |
2.2 |
1.0 |
1.6 |
1.9 |
34.1 |
2975 |
1x300 |
61/2.52 |
2.4 |
1.0 |
1.6 |
1.9 |
37.0 |
3615 |
1x400 |
61/2.85 |
2.6 |
1.2 |
2.0 |
2.1 |
42.0 |
4655 |
1x500 |
61/3.20 |
2.8 |
1.2 |
2.0 |
2.1 |
45.6 |
5725 |
1x630 |
61/3.65 |
2.8 |
1.2 |
2.0 |
2.2 |
49.7 |
7150 |
1x800 |
127/2.85 |
2.8 |
1.4 |
2.5 |
2.4 |
55.8 |
9160 |
1x1000 |
127/3.20 |
3.0 |
1.4 |
2.5 |
2.5 |
61.0 |
11400 |
单芯1900/3300V实心铝导体电缆
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
mm2 |
mm |
mm |
mm |
mm |
mm |
kg/mm |
1x50 |
2.2 |
0.8 |
1.25 |
1.6 |
19.8 |
625 |
1x70 |
2.2 |
0.8 |
1.25 |
1.6 |
21.3 |
735 |
1x95 |
2.2 |
1.0 |
1.6 |
1.7 |
24.3 |
965 |
1x120 |
2.2 |
1.0 |
1.6 |
1.7 |
25.6 |
1090 |
1x150 |
2.2 |
1.0 |
1.6 |
1.8 |
27.1 |
1250 |
1x185 |
2.2 |
1.0 |
1.6 |
1.8 |
28.8 |
1415 |
1x240 |
2.2 |
1.0 |
1.6 |
1.9 |
31.2 |
1680 |
1x300 |
2.4 |
1.0 |
1.6 |
1.9 |
33.7 |
1935 |
