 BS6346 电缆
单芯600/1000V多股圆形铜导体电缆
应用
这些电力电缆和控制电缆用于在低电压安装系统的电力供应 在工业中很适用于地下应用，需要化学和物理保护的环境中（例如炼油厂，化工厂.......）
结构
导体实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘PVC(聚氯乙烯)，TI1类
色彩编码 1芯: 棕色
2芯: 棕色或蓝色
3芯: 棕色, 黑色, 灰色
4芯: 蓝色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 白色线芯加黑色数字标识
填充(可选) PVC或聚丙烯纱
粘贴带(可选) 聚酯带（麦拉）
内护套/ 内衬PVC (聚氯乙烯)
铠装单芯: AWA (铝丝铠装)
多芯: SWA (钢丝或钢带铠装)
外护套PVC(聚氯乙烯)，TM1类
技术参数
额定电压600/1000V
额定温度-20°C to +60°C
弯曲半径单芯: 10 x 外径
多芯: 8 x 外径
防火IEC60332第一部分, BS4066第一部分
电缆参数

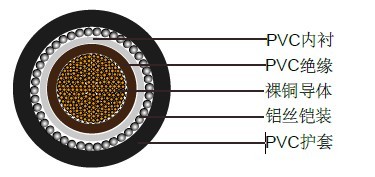

单芯600/1000V多股圆形铜导体电缆
标称导体截面积 |
股数/ 直径 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
mm2 |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
1x50 |
19/1.78 |
1.4 |
0.8 |
1.25 |
1.5 |
19.1 |
820 |
1x70 |
19/2.14 |
1.4 |
0.8 |
1.25 |
1.6 |
21.1 |
1070 |
1x95 |
19/2.52 |
1.6 |
0.8 |
1.25 |
1.6 |
23.4 |
1390 |
1x120 |
37/2.03 |
1.6 |
1.0 |
1.6 |
1.7 |
26.3 |
1600 |
1x150 |
37/2.25 |
1.8 |
1.0 |
1.6 |
1.7 |
28.3 |
1900 |
1x185 |
37/2.52 |
2.0 |
1.0 |
1.6 |
1.8 |
30.8 |
2450 |
1x240 |
61/2.25 |
2.2 |
1.0 |
1.6 |
1.9 |
34.1 |
3100 |
1x300 |
61/2.52 |
2.4 |
1.0 |
1.6 |
1.9 |
37.0 |
3760 |
1x400 |
61/2.85 |
2.6 |
1.2 |
2.0 |
2.1 |
42.0 |
4850 |
1x500 |
61/3.20 |
2.8 |
1.2 |
2.0 |
2.1 |
45.6 |
5930 |
1x630 |
61/3.65 |
2.8 |
1.2 |
2.0 |
2.2 |
49.7 |
7390 |
1x800 |
127/2.85 |
2.8 |
1.4 |
2.5 |
2.4 |
55.8 |
9400 |
1x1000 |
127/3.20 |
3.0 |
1.4 |
2.5 |
2.5 |
61.0 |
11430 |

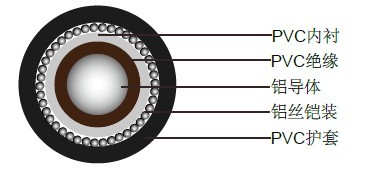

单芯600/1000V实心铝导体电缆
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
铠装带 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
| 厚度 |
宽度 |
铝丝
铠装 |
铝带
铠装 |
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
| 1x50 |
1.4 |
0.8 |
1.25 |
0.6 |
2.4 |
1.5 |
17.8 |
16.5 |
530 |
| 1x70 |
1.4 |
0.8 |
1.25 |
0.6 |
2.4 |
1.6 |
19.6 |
18.3 |
650 |
| 1x95 |
1.6 |
0.8 |
1.25 |
0.6 |
2.4 |
1.6 |
21.7 |
20.4 |
810 |
| 1x120 |
1.6 |
1 |
1.6 |
0.6 |
2.4 |
1.7 |
24.3 |
22.3 |
960 |
| 1x150 |
1.8 |
1 |
1.6 |
0.6 |
2.4 |
1.7 |
26.1 |
24.1 |
1115 |
| 1x185 |
2 |
1 |
1.6 |
1 |
3.6 |
1.8 |
28.3 |
27.1 |
1315 |
| 1x240 |
2.2 |
1 |
1.6 |
1 |
3.6 |
1.9 |
31.2 |
30 |
1610 |
| 1x300 |
2.4 |
1 |
1.6 |
1 |
3.6 |
1.9 |
33.7 |
32.5 |
1890 |
|
