 BS5308 电缆
BS5308 第一部分3类 (铅护套电缆)

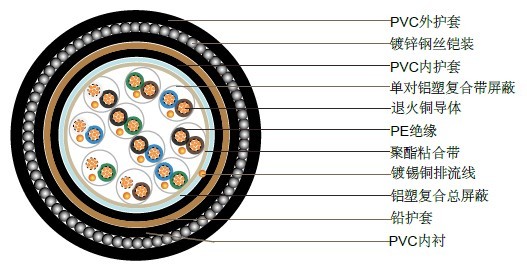

BS5308第一部分3类PE绝缘+单对屏蔽+总屏蔽+铅护套+铠装+PVC护套
应用
铠装电缆(第一部分3类)主要用于容易遭受机械损害的环境中.镀锌钢丝铠装可以对电缆起到有效的保护作用.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联，通常应用于石油工业中. 此类电缆适用于需要机械保护的地下敷设，或潮湿的环境中.或潮湿的环境中.铅护套可抵抗芳香族化合物的侵蚀.
结构
导体 |
退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm2和0.75mm2，5类多股，0.5 mm2和1.0 mm2，1类实心铜，1.5mm2和 2.5mm2，2类多股铜 |
绝缘 |
PE(聚乙烯)， 遵照BS6234标准，03类 |
成对 |
两芯对绞，加小于100mm的隔离带 |
线对颜色 |
参照附注里的色彩编码 |
| 单对屏蔽 |
铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm2的排流线 |
粘合带 |
透明的聚合酯带 |
总屏蔽 |
铝塑复合屏蔽，金属面向内，紧挨0.5mm2的排流线 |
| 内护套 |
PVC(聚氯乙烯), 遵循BS6746标准，TM1类 或6类 |
| Lead 护套 |
铅合金 |
| Bedding |
PVC(聚氯乙烯), 遵循BS6746标准，TM1类 |
| 铠装 |
镀锌钢丝铠装 |
外护套 |
PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类 |
护套颜色 |
黑色/蓝色 |
理性能和电气性能
工作温度: -40C - +70C( 固定安装)
0C - +50C(工作中 )
最小弯曲半径: 15 x 外径
| 导体截面积 |
mm 2 |
0.5 |
0.5 |
0.75 |
1.0 |
1.5 |
| 导体规格 |
No. x mm |
1 x 0.8 |
16 x 0.2 |
24 x 0.2 |
1 x 1.13 |
7 x 0.53 |
| 最大导体电阻 |
ohm/km |
36.8 |
39.7 |
26.5 |
18.2 |
12.3 |
| 最小绝缘电阻 |
Gohm/km |
5 |
5 |
5 |
5 |
5 |
| 1kHz时的电容不平衡值（对：对屏蔽） |
pF/250m |
|
|
250 |
|
|
| 1kHz时的最大互容 （非屏蔽和总屏蔽的电缆，单对和两对除外） |
pF/m |
115 |
115 |
115 |
115 |
120 |
| 1kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） |
pF/m |
75 |
75 |
75 |
75 |
85 |
| 相邻芯数间最大的感应系数/阻 抗比率 |
μH/ohm |
25 |
25 |
25 |
25 |
40 |
| 测试电压 |
芯：芯 |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
| 芯：屏蔽 |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
| 最大额定电压 |
V |
300/500 |
300/500 |
300/500 |
300/500 |
300/500 |
参数表
对数 |
导体
股数和直径 |
标称
导体截面积 |
标称
绝缘厚度 |
标称
内护套外径 |
标称
铠装厚度 |
标称
电缆外径 |
标称
电缆重量 |
|
no./mm |
mm2 |
mm |
mm |
mm |
mm |
kg/km |
2 |
1/0.8 |
0.5 |
0.5 |
10.3 |
0.9 |
14.9 |
380 |
5 |
1/0.8 |
0.5 |
0.5 |
13.5 |
1.25 |
19 |
640 |
10 |
1/0.8 |
0.5 |
0.5 |
18.3 |
1.25 |
24.2 |
890 |
15 |
1/0.8 |
0.5 |
0.5 |
21.2 |
1.6 |
27.7 |
1350 |
20 |
1/0.8 |
0.5 |
0.5 |
23.5 |
1.6 |
30.3 |
1470 |
30 |
1/0.8 |
0.5 |
0.5 |
27.9 |
1.6 |
34.9 |
1870 |
50 |
1/0.8 |
0.5 |
0.5 |
36.1 |
2 |
44.5 |
3000 |
2 |
16/0.2 |
0.5 |
0.6 |
12 |
0.9 |
16.8 |
460 |
5 |
16/0.2 |
0.5 |
0.6 |
15.2 |
1.25 |
20.9 |
760 |
10 |
16/0.2 |
0.5 |
0.6 |
21.1 |
1.6 |
27.9 |
1300 |
15 |
16/0.2 |
0.5 |
0.6 |
24.5 |
1.6 |
31.3 |
1440 |
20 |
16/0.2 |
0.5 |
0.6 |
27.3 |
1.6 |
34.3 |
1870 |
30 |
16/0.2 |
0.5 |
0.6 |
32.3 |
2 |
40.5 |
2400 |
50 |
16/0.2 |
0.5 |
0.6 |
41.7 |
2.5 |
51.5 |
3930 |
2 |
1/1.13 |
1 |
0.6 |
12.8 |
0.9 |
17.6 |
515 |
5 |
1/1.13 |
1 |
0.6 |
16.2 |
1.25 |
21.9 |
950 |
10 |
1/1.13 |
1 |
0.6 |
22.6 |
1.6 |
29.4 |
1330 |
15 |
1/1.13 |
1 |
0.6 |
26.2 |
1.6 |
33.2 |
1680 |
20 |
1/1.13 |
1 |
0.6 |
29.8 |
2 |
37.8 |
2540 |
30 |
1/1.13 |
1 |
0.6 |
35.4 |
2 |
43.8 |
2900 |
50 |
1/1.13 |
1 |
0.6 |
44.9 |
2.5 |
54.9 |
4800 |
2 |
7/0.53 |
1.5 |
0.6 |
14.7 |
1.25 |
20.4 |
730 |
5 |
7/0.53 |
1.5 |
0.6 |
18.8 |
1.6 |
25.4 |
1180 |
10 |
7/0.53 |
1.5 |
0.6 |
26.5 |
1.6 |
33.5 |
1820 |
15 |
7/0.53 |
1.5 |
0.6 |
30.8 |
1.6 |
38.8 |
2350 |
20 |
7/0.53 |
1.5 |
0.6 |
34.4 |
2 |
42.6 |
3030 |
30 |
7/0.53 |
1.5 |
0.6 |
41 |
2.5 |
50.8 |
4050 |
50 |
7/0.53 |
1.5 |
0.6 |
52.2 |
2.5 |
62.6 |
5960 |
|
