 BS5308 电缆
BS5308 第一部分1类 (非铠装电缆)
BS5308第一部分1类 PE绝缘+单对屏蔽+总屏蔽+PVC护套
应用
非铠装类电缆 (第一部分1类) 主要应用于室内安装，也安装在潮湿的环境中. 在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联，通常应用于石油工业中.

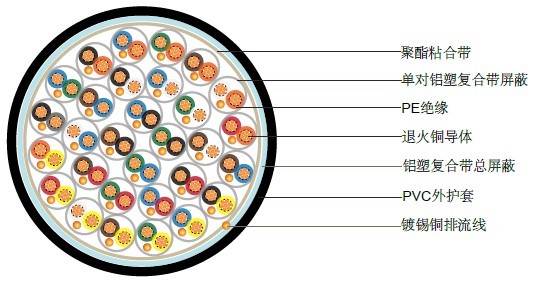

结构
导体 |
退火铜或镀锡铜, 尺寸：遵循BS6360标准，0.5mm2和0.75mm2，5类多股，0.5 mm2和1.0 mm2，1类实心铜，1.5mm2和2.5mm2，2类多股铜 |
绝缘 |
PE(聚乙烯)，遵照BS6234标准，03类 |
成对 |
两芯对绞，加小于100mm的隔离带 |
线对颜色 |
参照附注里的色彩编码 |
单对屏蔽 |
铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm2的排流线 |
粘合带 |
透明的聚合酯带 |
总屏蔽 |
铝塑复合屏蔽，金属面向内，紧挨0.5mm2的排流线 |
外护套 |
PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类 |
护套颜色 |
黑色/蓝色 |
物理性能和电气性能
工作温度: -40C - + 70C( 固定安装)
0C - +50C(工作中 )
最小弯曲半径: 5 x 外径
导体截面积 |
mm 2 |
0.5 |
0.5 |
0.75 |
1.0 |
1.5 |
导体规格 |
No. x mm |
1 x 0.8 |
16 x 0.2 |
24 x 0.2 |
1 x 1.13 |
7 x 0.53 |
最大导体电阻 |
ohm/km |
36.8 |
39.7 |
26.5 |
18.2 |
12.3 |
最小绝缘电阻 |
Gohm/km |
5 |
5 |
5 |
5 |
5 |
1kHz时的电容不平衡值（对：对屏蔽） |
pF/250m |
250 |
1kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外） |
pF/m |
115 |
115 |
115 |
115 |
120 |
1kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） |
pF/m |
75 |
75 |
75 |
75 |
85 |
相邻芯数间最大的感应系数/阻抗比率 |
μH/ohm |
25 |
25 |
25 |
25 |
40 |
测试电压 |
芯：芯 |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
芯：屏蔽 |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
最大额定电压 |
V |
300/500 |
300/500 |
300/500 |
300/500 |
300/500 |
参数表
对数 |
导体
股数和直径 |
标称
导体截面积 |
标称
绝缘厚度 |
标称
护套厚度 |
标称
电缆外径 |
标称
电缆重量 |
|
no./mm |
mm2 |
mm |
mm |
mm |
kg/km |
15 |
16/0.2 |
0.5 |
0.6 |
1.5 |
22.6 |
570 |
20 |
16/0.2 |
0.5 |
0.6 |
1.5 |
25.7 |
780 |
30 |
16/0.2 |
0.5 |
0.6 |
1.7 |
31 |
1020 |
50 |
16/0.2 |
0.5 |
0.6 |
2.2 |
39.9 |
1680 |
2 |
1/1.13 |
1 |
0.6 |
1.1 |
11.9 |
200 |
5 |
1/1.13 |
1 |
0.6 |
1.2 |
15.4 |
290 |
10 |
1/1.13 |
1 |
0.6 |
1.3 |
20.5 |
580 |
15 |
1/1.13 |
1 |
0.6 |
1.5 |
24.1 |
780 |
20 |
1/1.13 |
1 |
0.6 |
1.7 |
27.7 |
1010 |
30 |
1/1.13 |
1 |
0.6 |
2 |
33.7 |
1430 |
50 |
1/1.13 |
1 |
0.6 |
2.2 |
42.5 |
2360 |
2 |
7/0.53 |
1.5 |
0.6 |
1.2 |
13.6 |
250 |
5 |
7/0.53 |
1.5 |
0.6 |
1.3 |
17.7 |
460 |
10 |
7/0.53 |
1.5 |
0.6 |
1.5 |
23.9 |
760 |
15 |
7/0.53 |
1.5 |
0.6 |
1.7 |
28 |
1020 |
20 |
7/0.53 |
1.5 |
0.6 |
2 |
31.7 |
1350 |
30 |
7/0.53 |
1.5 |
0.6 |
2.2 |
38.6 |
1900 |
50 |
7/0.53 |
1.5 |
0.6 |
2.2 |
48.9 |
3060 |
|
