BS5308 电缆
BS5308 第一部分2类 (铠装电缆)
BS5308第一部分2类XLPE绝缘+总屏蔽+铠装+LSOH护套
应用
铠装低烟无卤电缆(第一部分2类)主要用于容易遭受机械损害的环境中.镀锌钢丝铠装可以对电缆起到有效的保护作用.在工业生产进程中完成通信,数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联.

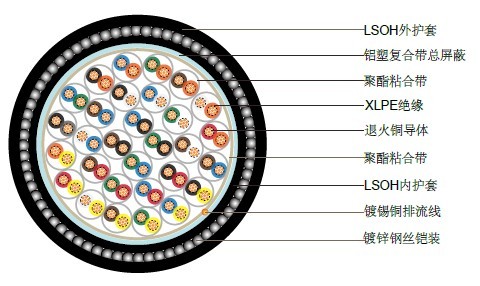

结构
导体 |
退火铜或镀锡铜, 尺寸: 遵循BS6360标准,0.5mm2和0.75mm2,5类多股,0.5 mm2和1.0 mm2,1类实心铜,1.5mm2和 2.5mm2,2类多股铜 |
绝缘 |
XLPE(交联聚乙烯), 或PE (optional) |
成对 |
两芯对绞,加小于100mm的隔离带 |
线对颜色 |
参照附注里的色彩编码 |
粘合带 |
透明的聚合酯带 |
总屏蔽 |
铝塑复合屏蔽,金属面向内,紧挨0.5mm2的排流线 |
内护套 |
LSOH(低烟无卤)护套 |
铠装 |
镀锌钢丝铠装 |
外护套 |
LSOH(低烟无卤)护套
阻燃遵循IEC60332-3-22标准
防火遵循IEC60331标准
无卤遵循IEC60754-1标准
低烟遵循IEC61034-1-2标准 |
护套颜色 |
黑色/蓝色 |
物理性能和电气性能
工作温度: -20C - +90C( 固定安装)
0C - +50C(工作中 )
最小弯曲半径: 6 x 外径
导体截面积 |
mm 2 |
0.5 |
0.5 |
0.75 |
1.0 |
1.5 |
导体规格 |
No. x mm |
1 x 0.8 |
16 x 0.2 |
24 x 0.2 |
1 x 1.13 |
7 x 0.53 |
最大导体电阻 |
ohm/km |
36.8 |
39.7 |
26.5 |
18.2 |
12.3 |
最小绝缘电阻 |
Gohm/km |
5 |
5 |
5 |
5 |
5 |
1kHz时的电容不平衡值(对:对屏蔽) |
pF/250m |
|
|
250 |
|
|
1kHz时的最大互容 (非屏蔽和总屏蔽的电缆,单对和两对除外) |
pF/m |
115 |
115 |
115 |
115 |
120 |
1kHz时的最大互容(单对屏蔽/总屏蔽电缆包括单对及两对) |
pF/m |
75 |
75 |
75 |
75 |
85 |
相邻芯数间最大的感应系数/阻 抗比率 |
μH/ohm |
25 |
25 |
25 |
25 |
40 |
测试电压 |
芯:芯 |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
芯:屏蔽 |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
最大额定电压 |
V |
300/500 |
300/500 |
300/500 |
300/500 |
300/500 |
参数表
对数 |
导体
股数和直径 |
标称
导体截面积 |
标称
绝缘厚度 |
标称
内护套
厚度
|
标称
内护套
外径 |
标称
铠装厚度 |
标称
护套厚度 |
标称
电缆外径 |
标称
电缆重量 |
|
no./mm |
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
1 |
1/0.80 |
0.5 |
0.5 |
0.8 |
5.5 |
0.9 |
1.3 |
9.9 |
200 |
2 |
1/0.80 |
0.5 |
0.5 |
0.8 |
6.8 |
0.9 |
1.3 |
11.2 |
260 |
5 |
1/0.80 |
0.5 |
0.5 |
1.1 |
10.9 |
0.9 |
1.4 |
15.5 |
460 |
10 |
1/0.80 |
0.5 |
0.5 |
1.2 |
14.4 |
1.25 |
1.6 |
20.1 |
790 |
15 |
1/0.80 |
0.5 |
0.5 |
1.2 |
16.5 |
1.25 |
1.6 |
22.2 |
1100 |
20 |
1/0.80 |
0.5 |
0.5 |
1.3 |
18.8 |
1.6 |
1.7 |
25.4 |
1280 |
30 |
1/0.80 |
0.5 |
0.5 |
1.3 |
22.3 |
1.6 |
1.8 |
29.1 |
1520 |
50 |
1/0.80 |
0.5 |
0.5 |
1.5 |
28.5 |
1.6 |
2 |
35.7 |
2100 |
1 |
16/0.2 |
0.5 |
0.6 |
0.8 |
6.2 |
0.9 |
1.3 |
10.6 |
250 |
2 |
16/0.2 |
0.5 |
0.6 |
0.8 |
7.6 |
0.9 |
1.3 |
12 |
300 |
5 |
16/0.2 |
0.5 |
0.6 |
1.1 |
12.4 |
0.9 |
1.5 |
17.2 |
560 |
10 |
16/0.2 |
0.5 |
0.6 |
1.2 |
16.5 |
1.25 |
1.6 |
22.2 |
970 |
15 |
16/0.2 |
0.5 |
0.6 |
1.3 |
19.2 |
1.6 |
1.7 |
25.8 |
1240 |
20 |
16/0.2 |
0.5 |
0.6 |
1.3 |
21.7 |
1.6 |
1.8 |
28.5 |
1640 |
30 |
16/0.2 |
0.5 |
0.6 |
1.5 |
26.4 |
1.6 |
1.9 |
33.4 |
1770 |
50 |
16/0.2 |
0.5 |
0.6 |
1.7 |
33.4 |
2 |
2.1 |
41.6 |
2770 |
1 |
24/0.2 |
0.75 |
0.6 |
0.8 |
6.7 |
0.9 |
1.4 |
10.9 |
280 |
2 |
24/0.2 |
0.75 |
0.6 |
0.9 |
8.4 |
0.9 |
1.4 |
12.8 |
330 |
5 |
24/0.2 |
0.75 |
0.6 |
1.2 |
13.8 |
1.25 |
1.6 |
19.3 |
750 |
10 |
24/0.2 |
0.75 |
0.6 |
1.3 |
18.4 |
1.6 |
1.8 |
24.3 |
1260 |
15 |
24/0.2 |
0.75 |
0.6 |
1.3 |
21.1 |
1.6 |
1.9 |
27 |
1480 |
20 |
24/0.2 |
0.75 |
0.6 |
1.5 |
24.4 |
1.6 |
2 |
31.4 |
1890 |
30 |
24/0.2 |
0.75 |
0.6 |
1.7 |
29.5 |
2 |
2.1 |
37 |
2440 |
50 |
24/0.2 |
0.75 |
0.6 |
2 |
37.6 |
2.5 |
2.4 |
47.3 |
3210 |
1 |
1/1.13 |
1 |
0.6 |
0.8 |
6.6 |
0.9 |
1.3 |
11 |
290 |
2 |
1/1.13 |
1 |
0.6 |
0.8 |
8 |
0.9 |
1.4 |
12.6 |
345 |
5 |
1/1.13 |
1 |
0.6 |
1.2 |
13.5 |
1.25 |
1.5 |
19 |
790 |
10 |
1/1.13 |
1 |
0.6 |
1.2 |
17.7 |
1.25 |
1.7 |
23.6 |
1310 |
15 |
1/1.13 |
1 |
0.6 |
1.3 |
20.6 |
1.6 |
1.8 |
27.4 |
1740 |
20 |
1/1.13 |
1 |
0.6 |
1.5 |
23.8 |
1.6 |
1.8 |
30.6 |
2040 |
30 |
1/1.13 |
1 |
0.6 |
1.5 |
28.4 |
1.6 |
2 |
35.6 |
2180 |
50 |
1/1.13 |
1 |
0.6 |
2 |
36.6 |
2 |
2.2 |
45 |
3500 |
1 |
7/0.53 |
1.5 |
0.6 |
0.8 |
7.5 |
0.9 |
1.4 |
11.9 |
320 |
2 |
7/0.53 |
1.5 |
0.6 |
0.9 |
9.3 |
0.9 |
1.5 |
14.1 |
420 |
5 |
7/0.53 |
1.5 |
0.6 |
1.2 |
15.6 |
1.25 |
1.6 |
21.6 |
940 |
10 |
7/0.53 |
1.5 |
0.6 |
1.3 |
20.9 |
1.6 |
1.8 |
27.4 |
1500 |
15 |
7/0.53 |
1.5 |
0.6 |
1.5 |
24.6 |
1.6 |
1.9 |
31.2 |
1970 |
20 |
7/0.53 |
1.5 |
0.6 |
1.5 |
27.8 |
1.6 |
2 |
35.8 |
2400 |
30 |
7/0.53 |
1.5 |
0.6 |
1.7 |
33.7 |
2 |
2.2 |
42.3 |
3170 |
50 |
7/0.53 |
1.5 |
0.6 |
2 |
43 |
2.5 |
2.5 |
53.2 |
5020 |
|
