BS5308 电缆BS5308 第二部分2类 (铠装电缆)
BS5308第二部分2类PVC绝缘+单对屏蔽+总屏蔽+铠装+PVC护套
应用
铠装电缆(第二部分2类)主要用于容易遭受机械损害的环境中.镀锌钢丝铠装可以对电缆起到有效的保护作用.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联, 通常用于化学或石化工业中. 因此此类电缆可用于室外安装，直接敷设与地下，或通过管道敷设，也可用于潮湿的环境中。

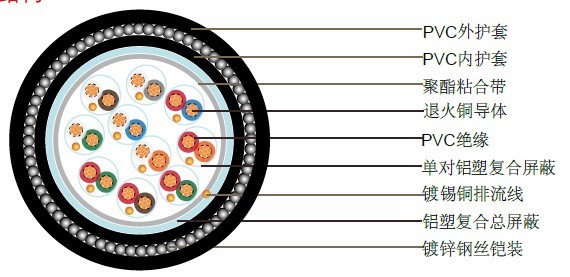

结构
导体 |
退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm2和0.75mm2，5类多股，1.5mm2，2类多股铜 |
绝缘 |
PVC(聚氯乙烯), 遵循BS6746标准，TI1类 |
成对 |
两芯对绞，加小于100mm的隔离带 |
线对颜色 |
参照附注里的色彩编码 |
| 单对屏蔽 | 铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm2的排流线 |
粘合带 |
透明的聚合酯带 |
总屏蔽 |
铝塑复合屏蔽，金属面向内，紧挨0.5mm2的排流线 |
| 内护套 | PVC(聚氯乙烯), 遵循BS6746标准，TM1类 |
| 铠装 | 镀锌钢丝铠装 |
外护套 |
PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类 |
护套颜色 |
黑色/蓝色 |
物理性能和电气性能
工作温度: -40C - + 70C( 固定安装)
0C - +50C(工作中 )
最小弯曲半径: 6 x 外径
| 导体截面积 | mm 2 | 0.5 |
0.75 |
1.5 |
|
| 导体规格 | No. x mm | 16 x 0.2 |
24 x 0.2 |
7 x 0.53 |
|
| 最大导体电阻 | ohm/km | 39.7 |
26.5 |
12.3 |
|
| 最小绝缘电阻 | Gohm/km | 25 |
25 |
25 |
|
最大互容: |
pF/m |
250 |
250 |
250 |
|
芯与芯或芯与屏蔽之间的最大电容 |
pF/m |
400 |
400 |
400 |
|
| 相邻芯数间最大的感应系数/阻 抗比率 | μH/ohm | 25 |
25 |
40 |
|
| 测试电压 | 芯：芯 | V | 1000 |
1000 |
1000 |
| 芯：屏蔽 | V | 1000 |
1000 |
1000 |
|
| 最大额定电压 | V | 300/500 |
300/500 |
300/500 |
|
参数表
对数 |
导体 |
标称 |
标称 |
标称 |
标称 |
标称 |
标称 |
标称 |
标称 |
no./mm |
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
|
2 |
16/0.2 |
0.5 |
0.6 |
0.8 |
10.6 |
0.9 |
1.3 |
15 |
505 |
5 |
16/0.2 |
0.5 |
0.6 |
1.1 |
14.3 |
0.9 |
1.5 |
19.1 |
830 |
10 |
16/0.2 |
0.5 |
0.6 |
1.2 |
19.1 |
1.25 |
1.6 |
24.8 |
1420 |
15 |
16/0.2 |
0.5 |
0.6 |
1.3 |
22.2 |
1.6 |
1.7 |
28.8 |
1570 |
20 |
16/0.2 |
0.5 |
0.6 |
1.3 |
25.3 |
1.6 |
1.8 |
32.1 |
2040 |
30 |
16/0.2 |
0.5 |
0.6 |
1.5 |
30.6 |
1.6 |
1.9 |
37.6 |
2610 |
50 |
16/0.2 |
0.5 |
0.6 |
1.7 |
38.9 |
2 |
2.1 |
47.1 |
4270 |
2 |
24/0.2 |
0.75 |
0.6 |
0.8 |
11.5 |
0.9 |
1.4 |
16.1 |
545 |
5 |
24/0.2 |
0.75 |
0.6 |
1.2 |
15.7 |
1.25 |
1.5 |
21.2 |
1005 |
10 |
24/0.2 |
0.75 |
0.6 |
1.3 |
20.9 |
1.6 |
1.7 |
27.5 |
1400 |
15 |
24/0.2 |
0.75 |
0.6 |
1.3 |
24.2 |
1.6 |
1.8 |
31 |
1750 |
20 |
24/0.2 |
0.75 |
0.6 |
1.5 |
27.9 |
1.6 |
1.8 |
34.7 |
2300 |
30 |
24/0.2 |
0.75 |
0.6 |
1.7 |
33.8 |
2 |
2 |
41.8 |
2460 |
50 |
24/0.2 |
0.75 |
0.6 |
2 |
43.1 |
2.5 |
2.3 |
52.7 |
4800 |
2 |
7/0.53 |
1.5 |
0.6 |
0.9 |
13 |
0.9 |
1.4 |
17.6 |
800 |
5 |
7/0.53 |
1.5 |
0.6 |
1.2 |
17.5 |
1.25 |
1.6 |
23.2 |
1290 |
10 |
7/0.53 |
1.5 |
0.6 |
1.3 |
23.5 |
1.6 |
1.8 |
30.3 |
1990 |
15 |
7/0.53 |
1.5 |
0.6 |
1.5 |
27.6 |
1.6 |
1.9 |
34.6 |
2590 |
20 |
7/0.53 |
1.5 |
0.6 |
1.5 |
31.3 |
1.6 |
2 |
38.5 |
3310 |
30 |
7/0.53 |
1.5 |
0.6 |
1.7 |
38 |
2 |
2.1 |
46.2 |
4380 |
50 |
7/0.53 |
1.5 |
0.6 |
2 |
48.5 |
2.5 |
2.4 |
58.3 |
6260 |
