Cat5E UTP/FTP铠装数据电缆

应用
Cat5E是千兆位以太网及其他网络协议电缆标准，适用于频率达100 MHz的基础语音和数据装置。该电缆有铜丝编织铠装和阻燃防泥浆外护套，可为电缆提供额外的机械保护，同时又能保持其柔软性。
标准
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

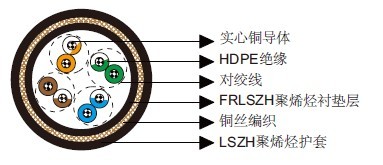

结构
导体：24AWG实心裸铜。
绝缘：HDPE。
绞合：两根彩色绝缘线扭绞在一起成为一对。
衬垫层：阻燃低烟无卤聚烯烃，黑色。
铠装：0.2/0.3mm铜丝编织。
外护套：低烟无卤聚烯烃。
可选结构

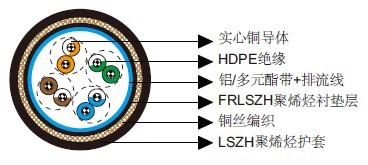

Cat5E F/UTP: 该电缆有铝/聚酯带总屏蔽层及排流线。
Cat5E SF/UTP: 该电缆有铝/聚酯带&铜丝编织双层总屏蔽及排流线。

电气特性
AWG |
|
24 |
标称导体直径 |
mm |
0.53 |
最大直流电阻@20℃ |
Ω/100m |
9.38 |
最大DCR不平衡 |
% |
5 |
最大互电容 |
pF/m |
55.8 |
最大电容不平衡 |
pF/100m |
330 |
特性阻抗@1-100MHz |
Ω |
100+/-15 |
最大传输延迟偏差 |
ns/100m |
45 |
频率
MHz |
最大衰减
dB/100m |
最小NEXT
dB |
最小PSNEXT
dB |
最小ELFEXT
dB/100m |
最小
PSELFEXT
dB/100m |
最小RL
dB |
0.772 |
1.8 |
67.0 |
64.0 |
66.0 |
63.0 |
— |
1 |
2.0 |
65.3 |
62.3 |
63.8 |
60.8 |
20.0 |
4 |
4.1 |
56.3 |
53.3 |
51.7 |
48.7 |
23.0 |
8 |
5.8 |
51.8 |
48.8 |
45.7 |
42.7 |
24.5 |
10 |
6.5 |
50.3 |
47.3 |
43.8 |
40.8 |
25.0 |
16 |
8.2 |
47.3 |
44.3 |
39.7 |
36.7 |
25.0 |
20 |
9.3 |
45.8 |
42.8 |
37.7 |
34.7 |
25.0 |
25 |
10.4 |
44.3 |
41.3 |
35.8 |
32.8 |
24.3 |
31.25 |
11.7 |
42.9 |
39.9 |
33.9 |
30.9 |
23.6 |
62.5 |
17.0 |
38.4 |
35.4 |
27.8 |
24.8 |
21.5 |
100 |
22.0 |
35.3 |
32.3 |
23.8 |
20.8 |
20.1 |
机械和热性能
弯曲半径：8×OD（安装中）；4×OD （固定安装）
温度范围：-30℃ ~ +75℃
尺寸和重量
结构单元数×每单元芯数×导体直径(mm) |
标称绝缘厚度
mm |
标称护套厚度
mm |
标称外径
mm |
标称重量
kg/km |
内 |
外 |
4×2×0.53 |
0.2 |
0.8 |
1.14 |
10.1 |
179 |
|
