F5 QFCB

应用
该钢丝铠装光缆具有防火，阻燃和低烟无卤的特性，适用于需在火灾中工作的通讯和紧急系统。
标准
IEC 60794
IEC 60811-2-1
IEC 60331-25
IEC 60332-3-24
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

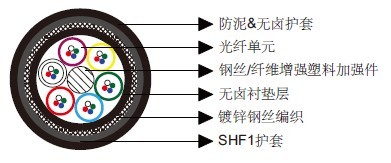

结构
光纤单元：松套管。
中心加强件：钢丝或纤维增强塑料（FRP）。
衬垫层：无卤阻燃热塑材料。
铠装：镀锌钢丝编织。
外护套1：无卤阻燃，耐紫外线热塑材料SHF1。
外护套2：防泥浆无卤热塑材料。
可选结构
F4 QFCI-HCF: QFCI-HCF光缆由松套管光纤单元，钢丝或FRP中心加强件，无卤阻燃热塑衬垫层，镀锌钢丝编织铠装，SHF1护套，HC-防火层，防火带和SHF1外护套构成。
电气特性
光纤类型 |
|
9/125 |
50/125 |
50/125 |
62.5/125 |
ITU-T类型 |
|
G652.D |
G651 |
G651 |
- |
IEC11801分类 |
|
OS1 & OS2 |
OM2 |
OM3 |
OM1 |
纤芯直径 |
µm |
8.7±0.4 |
50±3.0 |
50±3.0 |
62.5±3.0 |
包层直径 |
µm |
125 ± 1.0 |
125 ± 2.0 |
125 ± 2.0 |
125 ± 2.0 |
涂覆层直径 |
µm |
245 ± 10 |
245 ± 10 |
245 ± 10 |
245 ± 10 |
最大衰减 |
|
|
|
|
|
@850 nm |
dB/km |
- |
3.0 |
3.0 |
3.5 |
@1300 nm |
dB/km |
- |
1.5 |
1.0 |
1.5 |
@1310 nm |
dB/km |
0.36 |
- |
- |
- |
@1550 nm |
dB/km |
0.22 |
- |
- |
- |
最小带宽(OFL*) |
|
|
|
|
|
@850 nm |
MHz.km |
- |
500 |
1500 |
200 |
@1300 nm |
MHz.km |
- |
500 |
500 |
600 |
最大色散 |
|
|
|
|
|
1285-1330 nm |
ps/nm⋅km |
2.8 |
- |
- |
- |
1550 nm |
ps/nm⋅km |
18 |
- |
- |
- |
零色散波长 |
nm |
1300~1324 |
- |
- |
- |
机械和热性能
弯曲半径：20×OD（安装中）；10×OD （固定安装）
温度范围：-40℃ ~ +70℃
尺寸和重量
光纤数量 |
结构
管数×每管光纤数量 |
填充数量 |
标称松套管直径
mm |
标称外径
mm |
标称重量
kg/km |
2 |
1×2 |
5 |
2.2 |
15.0 |
290 |
4 |
1×4 |
5 |
2.2 |
15.0 |
290 |
6 |
3×2 |
3 |
2.2 |
15.0 |
290 |
8 |
2×4 |
4 |
2.2 |
15.0 |
290 |
10 |
5×2 |
1 |
2.2 |
15.0 |
290 |
12 |
3×4 |
3 |
2.2 |
15.0 |
290 |
16 |
4×4 |
2 |
2.2 |
15.0 |
290 |
20 |
5×4 |
1 |
2.2 |
15.0 |
290 |
24 |
6×4 |
0 |
2.2 |
15.0 |
290 |
32 |
4×8 |
2 |
2.2 |
15.0 |
290 |
40 |
5×8 |
1 |
2.2 |
15.0 |
290 |
48 |
6×8 |
0 |
2.2 |
15.0 |
290 |
|
