P30 RFOU-HCF / TFOU-HCF 6/10(12) kV

应用
该电缆具有防火，阻燃和低烟无卤的特性，适用于需在1100℃烃类火灾中工作的紧急控制，电力和照明系统。
标准
IEC 60092-354
IEC 60092-351
IEC 60092-359
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

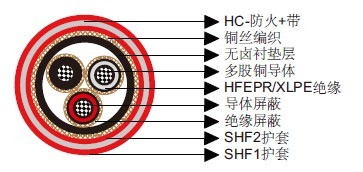

结构
导体：IEC 60228 class 2圆形多股镀锡退火铜导体。
导体屏蔽：半导电材料。
绝缘：无卤EPR。XLPE可选。
绝缘屏蔽：半导电材料和镀锡铜编织。
衬垫层：无卤化合物。
铠装：镀锡铜编织。
外护套1：无卤热固材料SHF2，红色。
HC-防火：挤压热塑防火材料。
带: 搭接玻璃纤维带。
外护套2：阻燃无卤热塑材料SHF1，红色。
可选结构
P31 RFOU-HCF / TFOU-HCF 8.7/15kV
P32 RFOU-HCF / TFOU-HCF 12/20(24) kV
P33 RFOU-HCF / TFOU-HCF 18/30(36) kV
电气特性
标称导体截面积 |
mm² |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
标称导体直径 |
mm |
10.3 |
12.2 |
13.8 |
15.1 |
17.0 |
19.6 |
21.9 |
最大直流电阻@20℃ |
Ω/km |
0.27 |
0.195 |
0.154 |
0.126 |
0.1 |
0.0762 |
0.0607 |
连续额定电流@45℃ 1芯 |
A |
242 |
293 |
339 |
389 |
444 |
522 |
601 |
连续额定电流@45℃ 3芯 |
A |
169 |
205 |
237 |
272 |
311 |
365 |
421 |
短路电流1s |
A |
10020 |
13590 |
17170 |
21460 |
26470 |
34340 |
42930 |
工作电压 |
KV |
6/10 |
6/10 |
6/10 |
6/10 |
6/10 |
6/10 |
6/10 |
环境温度校正因数
环境温度校正因数 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
额定系数 |
1.1 |
1.05 |
1.0 |
0.94 |
0.88 |
0.82 |
0.74 |
0.67 |
0.58 |
0.47 |
机械和热性能
弯曲半径：20×OD（安装中）；12×OD （固定安装）
温度范围：-20℃ ~ +90℃
尺寸和重量
结构
芯数×截面积(mm²) |
标称绝缘厚度
mm |
标称衬垫层外直径
mm |
标称护套1外直径
mm |
标称外径
mm |
标称重量
kg/km |
1×70 |
3.4 |
23.5 |
30.0 |
62.0 |
5220 |
1×95 |
3.4 |
25.5 |
32.0 |
64.5 |
5900 |
1×120 |
3.4 |
27.5 |
34.0 |
66.5 |
6340 |
1×150 |
3.4 |
28.5 |
35.0 |
67.5 |
6670 |
1×185 |
3.4 |
30.5 |
36.5 |
69.0 |
7320 |
1×240 |
3.4 |
33.0 |
39.0 |
72.0 |
8250 |
1×300 |
3.4 |
35.0 |
41.5 |
74.5 |
9280 |
3×50 |
3.4 |
47.0 |
55.0 |
89.0 |
10970 |
3×95 |
3.4 |
54.0 |
62.5 |
97.0 |
14230 |
3×150 |
3.4 |
60.0 |
70.5 |
106.0 |
17400 |
|
