S10 IYOI(c) 60 V

应用
该电缆具有阻燃和低烟无卤的特性，适用于室内通讯。
标准
IEC 60092-359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

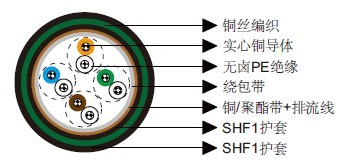

结构
导体：0.5mm实心镀锡铜导体。
绝缘：无卤热塑PE。
绞合：彩色芯线绞合在一起。线对绞合为缆心或10对的单元。单元绞合成为20、30、50对电缆。2对电缆以四线组方式绞合。
绕包带：聚酯带。
总屏蔽：缆芯外层为铜塑复合带和一根0.5mm实心镀锡铜排流线。
衬垫层：无卤热塑材料SHF1，灰色。
铠装：铜丝编织。
外护套：无卤热塑材料SHF1，灰色。
电气特性
标称导体直径 |
mm |
0.5 |
最大电阻@20℃ |
Ω/km |
95 |
标称电感@1KHz |
MH/km |
0.61 |
互电容 1-对电缆 |
nF/km |
90 |
互电容 2-对电缆 |
nF/km |
80 |
互电容 4-对及以上电缆 |
nF/km |
70 |
工作电压 |
V |
60 |
机械和热性能
弯曲半径：8×OD（安装中）；6×OD （固定安装）
温度范围：-10℃ ~ +60℃
尺寸和重量
结构
单元数×每单元芯数×导体直径
(mm) |
标称绝缘厚度
mm |
标称护套厚度
mm |
标称外径
mm |
标称重量
kg/km |
内 |
外 |
1×2×0.5 |
0.2 |
1.2 |
1.2 |
8.0 |
95 |
2×2×0.5 |
0.2 |
1.2 |
1.2 |
9.0 |
110 |
4×2×0.5 |
0.2 |
1.2 |
1.2 |
10.0 |
145 |
10×2×0.5 |
0.2 |
1.5 |
1.5 |
12.0 |
200 |
20×2×0.5 |
0.2 |
1.5 |
1.5 |
15.0 |
330 |
30×2×0.5 |
0.2 |
1.5 |
1.5 |
17.0 |
430 |
50×2×0.5 |
0.2 |
1.5 |
1.5 |
20.0 |
580 |
|
