 AEX/AVX
应用:
单芯交联聚乙烯 XLPE，交联聚氯乙烯 Crosslinked PVC 绝缘低压线缆应用于汽车，摩托车及其他机动车辆。

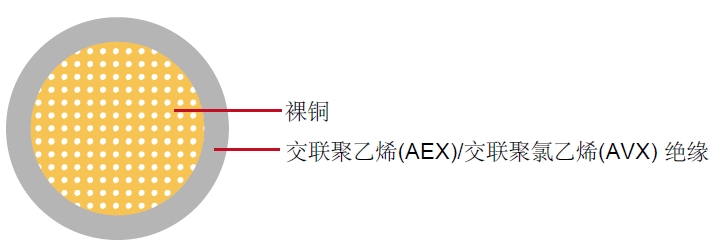

结构:
导体: Cu-ETP1 铜导体符合 JIS 3120 标准
绝缘: 交联聚乙烯 XLPE (AEX)
交联聚氯乙烯 Crosslinked PVC (AVX)
标准: JASO D 608-92
技术参数:
工作温度:–40 °C - 120 °C (AEX)
工作温度:–40 °C - 100 °C (AVX)
| |
导体 |
绝缘 |
成缆 |
标称导体截面积 |
股数/直径 |
最大直径 |
20°C时的最大电阻值 |
绝缘厚度 |
最小外径 |
最大外径 |
重量 |
mm2 |
No./mm |
mm |
mΩ/m |
mm |
mm |
mm |
kg/km |
1 x0.50 |
7/0.32 |
1.00 |
32.70 |
0.50 |
2.00 |
2.20 |
8 |
1 x0.85 |
11/0.32 |
1.20 |
20.80 |
0.50 |
2.20 |
2.40 |
11 |
1 x1.25 |
16/0.32 |
1.50 |
14.30 |
0.60 |
2.70 |
2.90 |
16 |
1 x2.00 |
26/0.32 |
1.90 |
8.80 |
0.60 |
3.10 |
3.40 |
25 |
1 x3.00 |
41/0.32 |
2.40 |
5.60 |
0.70 |
3.80 |
4.10 |
38 |
1 x5.00 |
65/0.32 |
3.00 |
3.50 |
0.80 |
4.60 |
4.90 |
59 |
1 x8.00 |
50/0.45 |
3.70 |
2.30 |
0.80 |
5.30 |
5.60 |
86 |
1 x15.00 |
84/0.45 |
4.80 |
1.40 |
1.10 |
7.00 |
7.40 |
145 |
1 x0.50f |
20/0.18 |
1.00 |
36.70 |
0.50 |
2.00 |
2.20 |
8 |
1 x0.75f |
30/0.18 |
1.20 |
24.40 |
0.50 |
2.20 |
2.40 |
10 |
1 x 1.25f |
50/0.18 |
1.50 |
14.70 |
0.60 |
2.70 |
2.90 |
16 |
标称尺寸列的“F”表示一个更细的导线直径的软导体。
*注：此处未指定的其他配置，大小，颜色和长度可根据要求提供。
|
