 TWP
应用:
单芯 PVC 聚氯乙烯绝缘线缆用于汽车所需的最小直径跟最小重量用线。

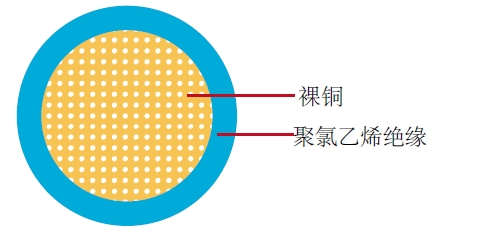

结构:
导体:导体由符合 ASTM B3 要求的软铜线绞合而成
绝缘: PVC（聚氯乙烯）
标准: SAE J1128度
技术参数:
工作温度:–40 °C - 80 °C
|
导体
| 绝缘
| 成缆
|
尺寸
| 标称导体截面积
| 股数/直径
| 最大直径
| 最小绝缘厚度
| 绝缘厚度
| 最大外径
| 重量 |
AWG |
mm2 |
No./mm |
mm |
mm |
mm |
mm |
kg/km |
22 |
1 x 0.35 |
7/0.25 |
0.76 |
0.28 |
0.40 |
1.70 |
6 |
20 |
1 x 0.50 |
7/0.32 |
0.97 |
0.28 |
0.40 |
1.90 |
8 |
18 |
1 x 0.80 |
16/0.25 |
1.17 |
0.28 |
0.40 |
2.20 |
11 |
18 |
1x 0.80 |
19/0.23 |
1.17 |
0.28 |
0.40 |
2.20 |
11 |
16 |
1x 1.00 |
19/0.28 |
1.45 |
0.28 |
0.40 |
2.40 |
15 |
14 |
1 x 2.00 |
19/0.36 |
1.80 |
0.28 |
0.40 |
2.70 |
22 |
12 |
1 x 3.00 |
19/0.45 |
2.29 |
0.32 |
0.46 |
3.30 |
34 |
10 |
1 x 5.00 |
19/0.57 |
2.87 |
0.35 |
0.50 |
4.00 |
53 |
8* |
1 x 8.00 |
49/0.46 |
4.06 |
0.39 |
0.55 |
4.90 |
85 |
*在适合在SAE J1128标准下应用
*注：此处未指定的其他配置，大小，颜色和长度可根据要求提供.。
|
