 TXL
应用:
单芯 XLPE 交联聚乙烯绝缘线缆用于汽车所需的最小直径跟最小重量用线，具有较高的耐热性。

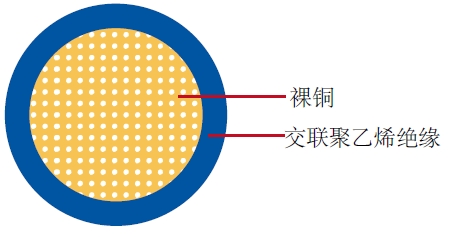

结构:
导体: 导体由符合ASTM B3要求的软铜线绞合而成
绝缘: XLPE (交联聚乙烯)
标准: SAE J1128
技术参数:
工作温度:–40 °C - 105 °C
|
导体 |
绝缘 |
成缆 |
尺寸 |
标称导体截面积 |
股数/直径 |
最大直径 |
最小绝缘厚度 |
绝缘厚度 |
最大外径 |
重量 |
AWG |
mm2 |
No./mm |
mm |
mm |
mm |
mm |
kg/km |
22 |
1 x 0.35 |
7/0.25 |
0.76 |
0.28 |
0.40 |
1.70 |
6 |
20 |
1 x 0.50 |
7/0.32 |
0.97 |
0.28 |
0.40 |
1.90 |
8 |
20 |
1 x 0.50 |
19/0.19 |
0.95 |
0.28 |
0.40 |
1.90 |
8 |
18 |
1 x 0.80 |
16/0.25 |
1.17 |
0.28 |
0.40 |
2.20 |
11 |
18 |
1 x 0.80 |
19/0.23 |
1.17 |
0.28 |
0.40 |
2.20 |
11 |
16 |
1 x 1.00 |
19/0.28 |
1.45 |
0.28 |
0.40 |
2.40 |
15 |
14 |
1 x 2.00 |
19/0.36 |
1.80 |
0.28 |
0.40 |
2.70 |
22 |
12 |
1 x 3.00 |
19/0.45 |
2.29 |
0.32 |
0.46 |
3.30 |
34 |
10 |
1 x 5.00 |
19/0.57 |
2.87 |
0.35 |
0.50 |
4.00 |
53 |
10 |
1 x 5.00 |
100/0.26 |
3.00 |
0.35 |
0.45 |
3.90 |
53 |
8* |
1 x 8.00 |
49/0.46 |
4.06 |
0.39 |
0.55 |
4.90 |
85 |
*For SAE J1128 applications only
*注：此处未指定的其他配置，大小，颜色和长度可根据要求提供.
|
