 光缆
紧包缓冲式聚氯乙烯/低烟无卤护套光缆
应用
主要用于互连电缆跳线，跳线及尾纤
产品描述

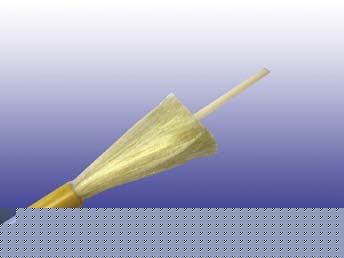

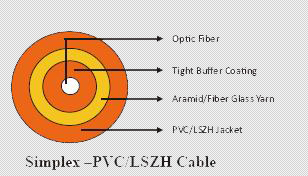

单芯光缆
单芯光缆由单一紧缓冲芳纶纤维与纱线強力拉伸物组成，外套为阻燃聚氯乙烯或无卤低烟复合物

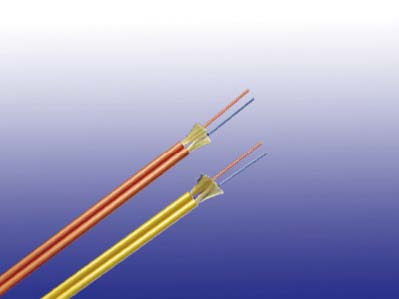

双芯扁平光缆
双芯扁平光缆由两条单芯光缆组成，两条单线链接并排，护套为阻燃聚氯乙烯或无卤低烟复合。

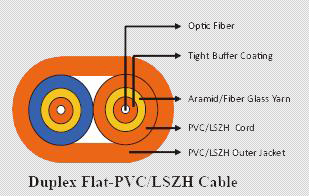

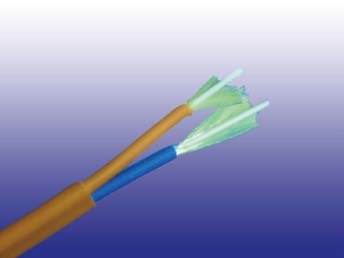

双芯圆形光缆
双芯圆形光缆由两个单芯光纤组成，每一条光缆均由颜色编码的聚氯乙烯紧包缓冲。它们由钢筋与芳纶纱，以提供物理和拉伸强度。该光纤的护套为阻燃聚氯乙烯或无卤低烟复合。

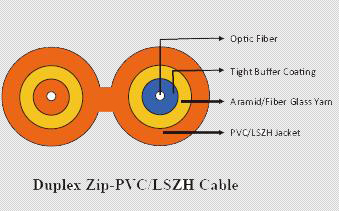

双芯8字形光缆
双芯8字形光缆组成由，两个单光纤，每一个颜色编码的聚氯乙烯紧包缓冲。他们是钢筋与芳纶纱，以提供身体和拉伸强度。该光纤由阻燃聚氯乙烯或无卤低烟复合外套连接，形成8字形。
结构
物理特性
光纤数 |
电缆类型 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径(mm) |
标称外径 (in) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
1 |
单芯光缆2.0mm |
7.6 |
5.10 |
2.0 |
0.079 |
490/110 |
290/65 |
1 |
单芯光缆 2.5mm |
7.8 |
5.23 |
2.5 |
0.098 |
490/110 |
290/65 |
1 |
单芯光缆 2.8mm |
8.0 |
5.37 |
2.8 |
0.110 |
490/110 |
290/65 |
1 |
单芯光缆 3.0mm |
8.2 |
5.50 |
3.0 |
0.118 |
490/110 |
290/65 |
2 |
双芯扁平光缆 |
28.0 |
18.79 |
4.0X6.8 |
0.157X0.267 |
980/220 |
580/130 |
2 |
双芯圆形光缆 |
18.4 |
12.35 |
4.2 |
0.165 |
980/220 |
580/130 |
2 |
双芯8字形光缆 |
15.0 |
10.07 |
2.4X4.8 |
0.094X0.188 |
980/220 |
580/130 |
机械参数
最小弯曲半径:
安装时的最小半径:20hOD
长期最小弯曲半径:10hOD
温度范围:
使用温度:-40℃(-40℉) to +70℃(+158℉)
储存温度: -50℃(-58℉) to +70℃(+158℉)
|
最大压缩度:2000N
反复冲击力: 2.9 N.m (J)3h2冲击
转弯(扭力) :180h10 times, 125hOD
循环屈曲 : 25 周期为铠装电缆;
100 周期为非铠装电缆.
允许压扁力:875N/cm (500lb/in) |
光纤标准
| 周期温度标准 |
IEC60794-1-2-F2 |
弯曲标准 |
IEC60794-1-2-E6 |
| 抗拉强度标准 |
IEC60794-1-2-E17 |
扭转标准 |
IEC60794-1-2-E |
| 允许压扁力标准 |
IEC60794-1-2-E3 |
扭结标准 |
IEC60794-1-2-E10 |
| 冲击标准 |
IEC60794-1-2-E4 |
电缆弯曲标准 |
IEC60794-1-2-E11 |
| |
|
冷弯曲度标准 |
IEC60794-1-2-E11 |
安全标准
| 通用级别 |
易燃性测试: OFN (UL1581) |
中等级别
高等级别
阻燃聚氯乙稀级别
低烟无卤级别
阻燃低烟无卤 级别
阻燃 级别 |
易燃性测试: OFNR/FT4 (UL1666)
易燃性测试:OFNP/FT6 (UL 910)
易燃性测试: IEC60332-1
IEC 60754-1
酸度测试: IEC 60754; 烟雾排放测试: IEC61034-1/2
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2
易燃性测试: IEC60332-1 & IEC 60332-3C/A
耐火测试:IEC 60331 / BS 6387 CWZ |
标准参考
GR409-CORE TIA/EIA 568B.3 ICEA-S-83-596
特性
•适合在室内使用，如在布线程序中做路由连接
•“跳线”电缆连接在电子设备和光纤面板中表現十分理想
•兼容多种光纤连接器
•高品质的紧缓冲涂层对光纤的周围环境和机械都有保护作用
•护套颜色可供选择，以便匹配的连接器
•可以对外套电缆进行标记
|
