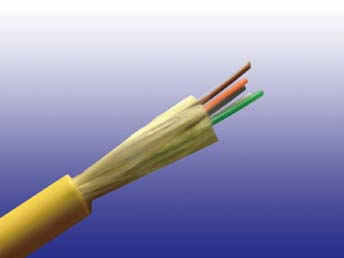

紧包缓冲式氯乙烯/低烟无卤护套光缆
应用
这种线缆为配电盒和末端设备的互联使用。 这种线缆也非常适用于各种各样的室内和室外应用，也适宜于室内各设备之间以及不同楼层之间的设备连接。
产品描述
配线电缆由颜色编码的聚氯乙烯紧绌的缓冲光纤组成,该电缆由钢筋与芳纶纱保护，有较大的强度和不包含金属元素。该电缆护套材质为阻燃聚氯乙烯或无卤低烟复合。
物理特性
光纤数 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径(mm) |
标称外径(in) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
2-6 |
26.0 |
17.45 |
5.0 |
0.197 |
1000/225 |
290/65 |
8-12 |
50.0 |
33.56 |
7.5 |
0.296 |
1425/320 |
500/112 |
14-24 |
140.0 |
93.96 |
13.0 |
0.512 |
2670/600 |
890/200 |
26-36 |
200.0 |
134.23 |
16.5 |
0.650 |
4448/1000 |
1490/335 |
38-48 |
300.0 |
201.34 |
18.0 |
0.709 |
4448/1000 |
1490/335 |
机械参数
| 最小弯曲半径: |
最大压缩度: 2000N |
| 安装时的最小半径: 20×OD |
反复冲击力: 2.9 N.m (J) 3×2 冲击 |
| 长期最小弯曲半径: 10×OD |
转弯(扭力) : 180×10 times, 125×OD |
| 温度范围: |
循环屈曲 : 25 周期为铠装电缆 |
使用温度: -40℃(-40℉) to +70℃(+158℉)
|
100 周期为非铠装电缆 |
| 储存温度: -50℃(-58℉) to +70℃(+158℉) |
允许压扁力: 1485N/cm (850lb/in) |
光线标准
周期温度标准
抗拉强度标准
允许压扁力标准
冲击标准
弯曲标准
扭转标准
扭结标准
电缆弯曲标准
冷弯曲度标准 |
IEC60794-1-2-F2
IEC60794-1-2-E1A
IEC60794-1-2-E3
IEC60794-1-2-E4
IEC60794-1-2-E6
IEC60794-1-2-E7
IEC60794-1-2-E10
IEC60794-1-2-E11
IEC60794-1-2-E11 |
安全标准
通用级别
中等级别
高等级别
阻燃聚氯乙烯 级别
低烟无卤级别
阻燃低烟无卤 级别
阻燃 级别 |
易燃性测试: OFN(UL1581)
易燃性测试: OFNR/FT4 (UL1666)
易燃性测试: OFNP/FT6(UL 910)
易燃性测试: IEC60332-1
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754; 烟雾排放测试: IEC61034-1/2
易燃性测试: IEC60332-1 & IEC 60332-3C/A
耐火测试: IEC 60331 / BS 6387 CWZ |
标准参考
GR409-CORE TIA/EIA 568B.3 ICEA-S-83-596
特性
•被用於配线和区域网中
•适合室内和室外使用-无需拼接在建筑入口处
•阻燃或无卤低烟为室内设施
•在户外具有耐腐蚀，耐水性，和UV防护装置
•在直埋或空中架设安装中，可选铠装电缆以加强保护
•在有限的管道空间中，具有良好的强度和延长性
•可以合理的节约经济成本
•高品质的紧缓冲涂层对光纤的周围环境和机械都有保护作用
|
