 光缆

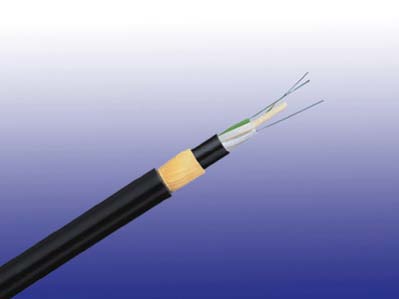

自承式架空光缆
应用
“全介质自承式（ ADSS光缆） ”电缆是专为空中自我支持的应用，适用于在短期，中期和长跨度的距离。 ADSS光缆为有线电视运营商，电话公司和电力公用事业提供了一个快速和经济的手段。它能应用於高中压，小型的输电系统上或不同的地形如河的跨越，山等。
产品描述
自承式架空光缆包含5至36根成束光纤，承压加强件外有3层保护材料，最后裹一层聚乙烯外护套。每管包括6至12根光纤。所有纤维的核心是灌满水凝胶阻塞，填料可能被用来维护有线电视几何。 1吸水膨胀磁带是螺旋包围着电缆芯。芳纶纱线是螺旋奠定供应周边加强电缆，该外套是紧紧范围内超过芳纶纱层。电缆护套包含一个可选的党内聚乙烯和外聚乙烯或在（反跟踪）外套。当感应电缆表面上是12kv ，反跟踪护套材料（在）将适用。与在外套，最高电场强度在作业点可达到35 kV 。大跨度的应用，双夹克的设计是可以考虑。同时一个可选是位于架设外护套，以方便拆除。

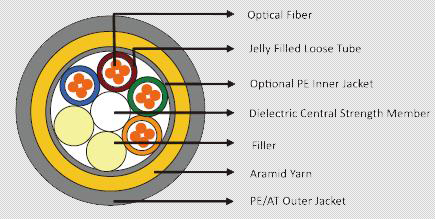

结构
物理特性
跨度(m) |
覆冰+风力:0mm+35m/sec |
覆冰+风力:12mm+30m/sec |
电缆外径(mm/in) |
电缆重量(kg/km)/(lb/kft) |
最大拉力(N/lb) |
最大垂弧(%) |
电缆外径(mm/in) |
电缆重量(kg/km)/(lb/kft) |
最大拉力(N/lb) |
最大垂弧(%) |
100 |
13.9/5.472 |
152/102.01 |
7578/1704 |
2 |
13.8/0.543 |
150.0/100.67 |
6621/1489 |
2 |
200 |
14.3/0.562 |
161/108.05 |
10430/2346 |
3 |
14.1/0.555 |
157.0/105.37 |
9000/2024 |
3 |
400 |
15.9/0.625 |
199/133.56 |
23221/5223 |
3 |
15.4/0.606 |
187.0/125.50 |
19225/4331 |
3 |
500 |
16.7/0.657 |
220/147.65 |
30590/6881 |
3 |
16.1/0.633 |
204.0/136.91 |
24885/5598 |
3 |
600 |
16.3/0.641 |
209/140.27 |
26952/6063 |
4 |
15.7/0.618 |
196.0/131.54 |
22154/4983 |
4 |
800 |
16.5/0.649 |
216/144.97 |
29452/6625 |
5 |
15.9/0.625 |
201.0/134.90 |
24042/5408 |
6 |
1000 |
16.7/0.657 |
221/148.32 |
31271/7034 |
6 |
16.1/0.633 |
204.0/136.91 |
24407/5490 |
6 |
*上述表并不涵盖所有可用的类型。在收到客户的要求的同时可根据不同的跨度和凹陷的环境来做
机械参数
| 最小弯曲半径: |
|
最大压缩度: |
4000N |
| 安装时的最小半径: |
20×OD |
反复冲击力: |
4.4 N.m (J) |
| 长期最小弯曲半径: |
10×OD 非 铠装电缆 |
转弯(扭力): |
180×10 times, 125×OD |
| |
20×OD铠装电缆 |
循环屈曲: |
100 周期 |
| 温度范围: |
|
|
|
| 使用温度: |
-40℃(-40℉) to +70℃(+158℉) |
允许压扁力: |
263N/cm (1250lb/in) |
| 储存温度: |
-50℃(-58℉) to +70℃(+158℉) |
|
|
光纤标准
周期温度标准
抗拉强度标准
允许压扁力标准
冲击标准
弯曲标准
反复冲击力
转弯
循环屈曲
允许压扁力 |
IEC60794-1-2-F2
IEC60794-1-2-E1A
IEC60794-1-2-E3
IEC60794-1-2-E4
IEC60794-1-2-E6
IEC60794-1-2-E7
IEC60794-1-2-E10
IEC60794-1-2-E11
IEC60794-1-2-E11 |
标准参考
Telcordia GR-20 RUS 7 CFR 1755.900 (REA PE-90) ICEA S 87-640 IEEE1222
特性
•高容量的电缆提供了极大的灵活性的架空输电塔，同时需要有一个支持的即时通讯。
•干燥的核心设计和高拉伸强度的能力，适合棘手的环境和电气条件
•适合额外的高压电源线没有中断的电力服务，给客户
•典型的跨越，用1 ％ -1.5 ％安装凹陷环境
|
