 光缆
中心束管式光缆
用途
中心束管光缆应用于室内,室外布线，管道铺设, 高空架设。光缆在地埋敷设时可选用铠装
产品描述
中心束管光缆中心有一根松套管，可包含2-24芯光纤，线芯周围填充阻水油膏。当线芯数量超过12芯时，可分为两组，用色带加以区分。芳纶纱或玻璃丝环绕在管外，可以保护光纤并提高光缆的抗拉强度。外护套材料可依据使用环境有多种选择。如聚氯乙烯PVC、低烟无卤材料、聚乙烯粘合防咬噬的皱纹钢带铠装、黏合封闭铝带的护套或其他材料。护套下的撕裂绳用来剥离护套。

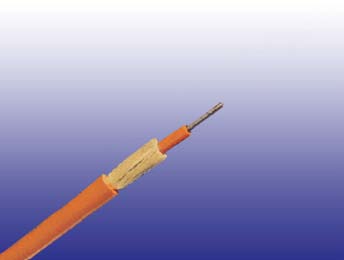

结构
物理参数
光纤数 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径(mm) |
标称外径(in) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
2-12 |
60.0 |
40.27 |
7.5 |
0.296 |
1500/337 |
445/100 |
14-24 |
65.0 |
43.62 |
8.5 |
0.335 |
1500/337 |
445/100 |

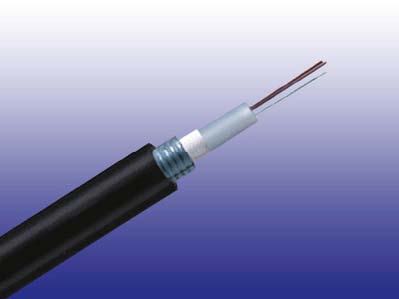

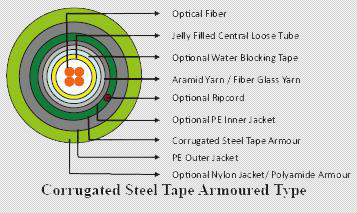

结构
物理参数
光纤数 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径(mm) |
标称外径(in) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
2-12 |
125．0 |
83．89 |
10．5 |
0．414 |
2670/600 |
890/200 |
14-24 |
145．0 |
97．32 |
12．0 |
0．473 |
2670/600 |
890/200 |

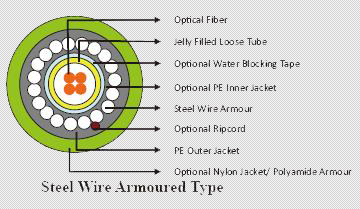

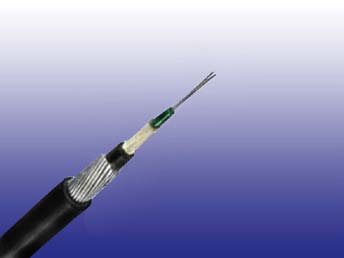

结构
物理特性
光纤数 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径(mm) |
标称外径(in) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
2-12 |
170.0 |
114.09 |
10.5 |
0.414 |
8000/1800 |
2650/595 |
14-24 |
245.0 |
164.43 |
12.0 |
0.473 |
8000/1800 |
2650/595 |
机械参数
| 最小弯曲半径: |
|
最大压缩度: |
3000N |
| 安装时的最小半径: |
20×OD |
反复冲击力: |
4.4 N.m (J) |
| 长期最小弯曲半径: |
10×OD 非 铠装电缆 |
转弯(扭力): |
180×10 times, 125×OD |
| |
20×OD 铠装电缆 |
循环屈曲: |
25 周期为铠装电缆. |
| 温度范围: |
|
|
100 周期为非铠装电缆. |
| 使用温度: |
-40℃(-40℉) to +70℃(+158℉) |
允许压扁力: |
263N/cm (150lb/in) |
| 储存温度: |
-50℃(-58℉) to +70℃(+158℉) |
|
|
光纤标准
周期温度标准
抗拉强度标准
允许压扁力标准
冲击标准
弯曲标准
反复冲击力
转弯
循环屈曲
允许压扁力 |
IEC60794-1-2-F2
IEC60794-1-2-E1A
IEC60794-1-2-E3
IEC60794-1-2-E4
IEC60794-1-2-E6
IEC60794-1-2-E7
IEC60794-1-2-E10
IEC60794-1-2-E11
IEC60794-1-2-E11 |
安全标准
通用级别 |
易燃性测试:OFN (UL1581) |
中等级别 |
易燃性测试: OFNR/FT4 (UL1666) |
高等级别 |
易燃性测试: OFNP/FT6 (UL 910) |
阻燃聚氯乙烯 级别 |
易燃性测试:IEC60332-1 |
低烟无卤级别 |
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2 |
阻燃低烟无卤 级别 |
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2
易燃性测试: IEC60332-1 & IEC 60332-3C/A |
阻燃 级别 |
耐火测试: IEC 60331 / BS 6387 CWZ |
标准参考
Telcordia GR-20 RUS 7 CFR 1755.900 (REA PE-90) ICEA S 87-640
特性
•中心束管光缆结构可以环保
•松管凝胶填充物优于光纤保护
•彩色编码和粘合剂的快速结合，易于安装过程中的识别
•轻巧及灵活的设计，可以很容易地安装
•抗紫外线或防潮性能，以适合户外应用
•小型电缆直径小巧设计
•所有的绝缘强度
•可选抗白蚁和啮齿动物保护
•铝防潮为EMI保护
|
