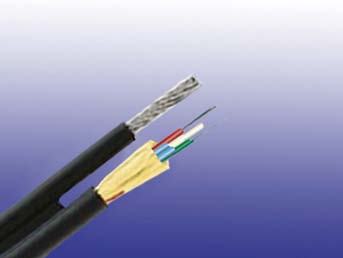

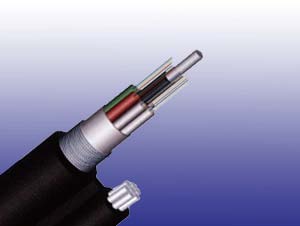

8字型光缆
应用
这电缆适用于长距离、强力电流区，以及输电系统链接。内置悬浮股绳提供高拉伸强度，使电缆适合大弧度的安装，能有效地装节约时间和节省成本。內含的悬浮导线是很容易紧固和拉动。这电缆的特质轻巧，低色散和高抗拉强度。
产品描述
这种光缆包含5至36根成束光纤，承压加强件外有3层保护材料，最后裹一层外护套。光纤放置在松套管中，必要时使用填充物以使光缆成圆形。光缆中承压加强件可有多种选择，绝缘玻璃纤维增强塑料、单股钢丝或外覆聚乙烯的多股钢丝。4至12根光纤松散的排列在每个松套管中，光纤之间填充纤膏，起到阻水和保护光纤的作用。可以根据客户需要决定。用于直接埋设，钢丝铠装或波纹钢卷铠装，是适用于与一个可选的内外套无论是聚氯乙烯或聚乙烯。一个可选的铝水分磁带可以被纳入下外套，为堵水和屏蔽的目的。电缆芯与暂停电线由聚乙烯护套，形成一个数字“ 8 ”的形状，外护套下的撕裂绳用来剥离护套。

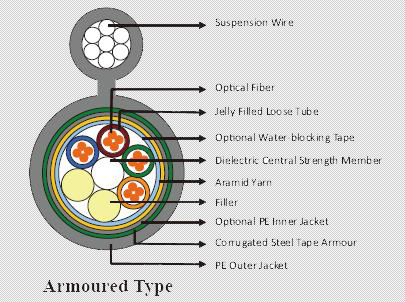

结构
物理参数
光纤数 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径(mm) |
标称外径(in) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
2-24 |
389.0 |
261.07 |
12.6*25.1 |
0.50*0.99 |
2670/600 |
890/200 |
36-72 |
429.0 |
287.92 |
14.7*27.1 |
0.58*1.07 |
2670/600 |
890/200 |
96-144 |
571.0 |
383.22 |
20.2*32.6 |
0.80*1.29 |
2670/600 |
890/200 |
2-24 |
303.0 |
203.36 |
9.1*21.5 |
0.36*0.85 |
2670/600 |
890/200 |
36-72 |
332.0 |
222.82 |
11.1*23.5 |
0.44*0.93 |
2670/600 |
890/200 |
96-144 |
417.0 |
279.87 |
15.9*28.3 |
0.63*1.12 |
2670/600 |
890/200 |

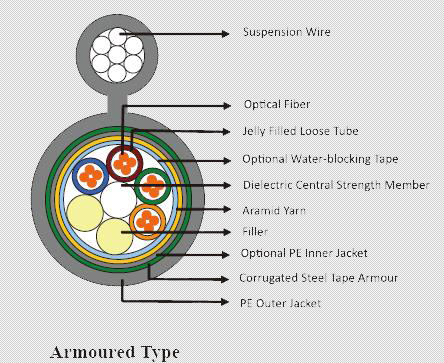

结构
物理特性
光纤数 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径(mm) |
标称外径(in) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
2-24 |
389.0 |
261.07 |
12.6*25.1 |
0.50*0.99 |
2670/600 |
890/200 |
36-72 |
429.0 |
287.92 |
14.7*27.1 |
0.58*1.07 |
2670/600 |
890/200 |
96-144 |
571.0 |
383.22 |
20.2*32.6 |
0.80*1.29 |
2670/600 |
890/200 |
机械参数
| 最小弯曲半径: |
|
最大压缩度: |
4000N 非 铠装电缆; |
| 安装时的最小半径: |
20×OD |
|
6000N 铠装电缆 |
| 长期最小弯曲半径: |
0×OD 非 铠装电缆 |
反复冲击力: |
4.4 N.m (J) |
| |
20×OD 铠装电缆s |
转弯(扭力): |
180×10 times, 125×OD |
| 温度范围: |
|
循环屈曲: |
25 周期为铠装电缆. |
| 使用温度: |
-40℃(-40℉) to +70℃(+158℉) |
|
100 周期为非铠装电缆. |
| 储存温度: |
-50℃(-58℉) to +70℃(+158℉) |
允许压扁力: |
220N/cm (125lb/in) |
光纤标准
周期温度标准
抗拉强度标准
允许压扁力标准
冲击标准
弯曲标准
反复冲击力
转弯
循环屈曲
允许压扁力 |
IEC60794-1-2-F2
IEC60794-1-2-E1A
IEC60794-1-2-E3
IEC60794-1-2-E4
IEC60794-1-2-E6
IEC60794-1-2-E7
IEC60794-1-2-E10
IEC60794-1-2-E11
IEC60794-1-2-E11 |
安全标准
通用级别 |
易燃性测试: OFN (UL1581) |
中等级别 |
易燃性测试: OFNR/FT4 (UL1666) |
高等级别 |
易燃性测试: OFNP/FT6 (UL 910) |
阻燃聚氯乙烯 级别 |
易燃性测试: IEC60332-1 |
低烟无卤级别 |
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2 |
阻燃低烟无卤 级别 |
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2
易燃性测试: IEC60332-1 & IEC 60332-3C/A |
阻燃 级别 |
耐火测试: IEC 60331 / BS 6387 CWZ |
标准参考
Telcordia GR-20 RUS 7 CFR 1755.900 (REA PE-90) ICEA S 87-640
特性
•适合空中架设，单管和直埋安装
• 简化安装
•外护套下的撕裂绳用来剥离护套
l•兼容，与现有的图8字形硬件
•灵活的缓冲管简化了路由和剪接
•松管凝胶填充物优于光纤保护
•抗紫外线性能，以适合户外应用
|
