 光缆

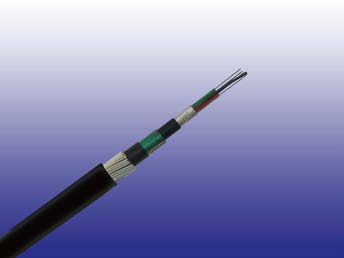

松套多层水底光缆
应用
这种电缆展拉伸强度和阻燃方面很好，具有优良的力学性能和环保性能。很薄，直径和重量轻，这是最适合的水下条件下，交界处的通信系统和长途通信系统。
产品描述
松套多层管非金属光缆包含5至36根成束光纤，承压加强件外有3层保护材料，最后裹一层外护套。光纤放置在松套管中，必要时使用填充物以使光缆成圆形。光缆中承压加强件可有多种选择，绝缘玻璃纤维增强塑料、单股钢丝或外覆聚乙烯的多股钢丝。4至12根光纤松散的排列在每个松套管中，光纤之间填充纤膏，起到阻水和保护光纤的作用。可以根据客户需要决定。外护套的材料也有多种选择，聚乙烯，防火无卤材料，防咬噬皱纹钢带铠装，玻璃丝，芳纶纱等。外护套下的撕裂绳用来剥离护套。

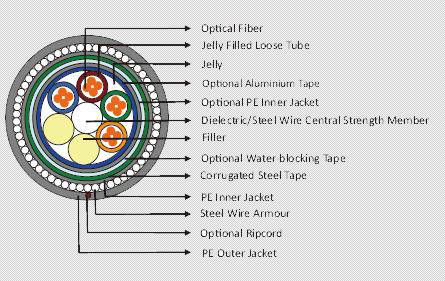

结构
物理特性
光纤数 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径(mm) |
标称外径(in) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
2-24 |
650.0 |
436.24 |
20.3 |
0.798 |
8000/1800 |
2650/595 |
26-36 |
716.0 |
480.54 |
21.6 |
0.849 |
8000/1800 |
2650/595 |
38-72 |
1008.0 |
676.51 |
25.2 |
0.991 |
8000/1800 |
2650/595 |
机械参数
| 最小弯曲半径: |
|
最大压缩度: |
4000N 非 铠装电缆; |
| 安装时的最小半径: |
20×OD |
|
6000N 铠装电缆 |
| 长期最小弯曲半径: |
0×OD非 铠装电缆 |
反复冲击力: |
4.4 N.m (J) |
| |
20×OD 铠装电缆 |
转弯(扭力): |
180×10 times, 125×OD |
| 温度范围: |
|
循环屈曲: |
25 周期为铠装电缆. |
| 使用温度: |
-40℃(-40℉) to +70℃(+158℉) |
|
100 周期为非铠装电缆. |
| 储存温度: |
-50℃(-58℉) to +70℃(+158℉) |
允许压扁力: |
220N/cm (125lb/in) |
光纤标准
周期温度标准
抗拉强度标准
允许压扁力标准
冲击标准
弯曲标准
反复冲击力
转弯
循环屈曲
允许压扁力 |
IEC60794-1-2-F2
IEC60794-1-2-E1A
IEC60794-1-2-E3
IEC60794-1-2-E4
IEC60794-1-2-E6
IEC60794-1-2-E7
IEC60794-1-2-E10
IEC60794-1-2-E11
IEC60794-1-2-E11 |
安全标准
通用级别 |
易燃性测试:OFN (UL1581) |
中等级别 |
易燃性测试:OFNR/FT4 (UL1666) |
高等级别 |
易燃性测试: OFNP/FT6 (UL 910) |
阻燃聚氯乙烯 级别 |
易燃性测试: IEC60332-1 |
低烟无卤级别 |
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2 |
阻燃低烟无卤 级别 |
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2
易燃性测试: IEC60332-1 & IEC 60332-3C/A |
阻燃 级别 |
耐火测试: IEC 60331 / BS 6387 CWZ |
标准参考
Telcordia GR-20 RUS 7 CFR 1755.900 (REA PE-90) ICEA S 87-640
特性
•松管优于光纤保护
•彩色编码和粘合剂的快速结合，易于安装过程中的识别
•较高的强度设计
•优越的机械和环境方面的体现
•崎岖不平，轻量化设计
•持久的结构，以抵御水的高压力度
•铝防潮为EMI保护
|
