 光缆

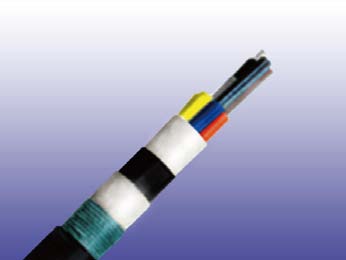

松套多层撕带光缆
应用
这电缆可以提供很好的传输性能和光纤保护，适用于各种领域中，通常用于在长途通信系统，用户网络系统，分销，接驳网络系统和局域网系统
产品描述
松套多层丝带光缆 包含12至648根成束光纤，承压加强件外有3层保护材料，最后裹一层外护套。光纤放置在松套管当中，必要时使用填充物以使光缆成圆形。光缆中承压加强件可有多种选择，绝缘玻璃纤维增强塑料、单股钢丝或外覆聚乙烯的多股钢丝。4至12根光纤松散的排列在每个松套管中，可以根据客户需要决定光纤之间填充纤膏。用于直埋，钢丝铠装或波纹钢卷铠装是适用于与一个可选的内外套无论是聚氯乙烯或聚乙烯。也可选铝水分磁带可以被纳入下外套，为堵水和屏蔽为目的。同时一个可选是位于架设外护套，以方便拆除。

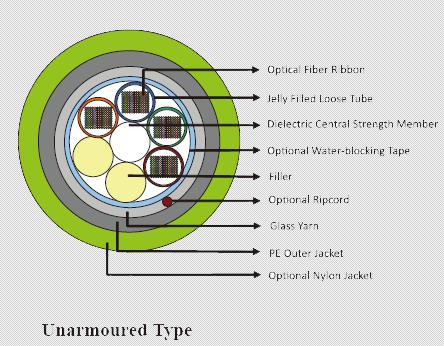

结构
物理特性
光纤数 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径(mm) |
标称外径(in) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
12-96 |
195.0 |
130.87 |
18.5 |
0.727 |
2670/600 |
890/200 |
108-228 |
320.0 |
214.77 |
22.0 |
0.865 |
2670/600 |
890/200 |
288-648 |
400.0 |
268.46 |
24.5 |
0.963 |
2670/600 |
890/200 |

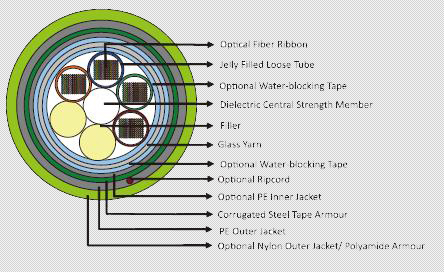

结构
物理参数
光纤数 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径r(mm) |
标称外径(in) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
12-96 |
280.0 |
187.92 |
22.5 |
0.885 |
2670/600 |
890/200 |
108-288 |
400.0 |
268.46 |
25.0 |
0.983 |
2670/600 |
890/200 |
288-648 |
500.0 |
335.57 |
29.0 |
1.141 |
2670/600 |
890/200 |
机械参数
| 最小弯曲半径: |
|
最大压缩度: |
4000N 非 铠装电缆; |
| 安装时的最小半径: |
20×OD |
|
6000N 铠装电缆 |
| 长期最小弯曲半径: |
10×OD非 铠装电缆 |
反复冲击力: |
4.4 N.m (J) |
| |
20×OD 铠装电缆 |
转弯(扭力): |
180×10 times, 125×OD |
| 温度范围: |
|
循环屈曲: |
25 周期为铠装电缆. |
| 使用温度: |
-40℃(-40℉) to +70℃(+158℉) |
|
100 周期为非铠装电缆. |
| 储存温度: |
-50℃(-58℉) to +70℃(+158℉) |
允许压扁力: |
220N/cm (125lb/in) |
光纤标准
周期温度标准
抗拉强度标准
允许压扁力标准
冲击标准
弯曲标准
反复冲击力
转弯
循环屈曲
允许压扁力 |
IEC60794-1-2-F2
IEC60794-1-2-E1A
IEC60794-1-2-E3
IEC60794-1-2-E4
IEC60794-1-2-E6
IEC60794-1-2-E7
IEC60794-1-2-E10
IEC60794-1-2-E11
IEC60794-1-2-E11 |
安全标准
通用级别 |
易燃性测试: OFN (UL1581) |
中等级别 |
易燃性测试:OFNR/FT4 (UL1666) |
高等级别 |
易燃性测试: OFNP/FT6 (UL 910) |
阻燃聚氯乙烯 级别 |
易燃性测试: IEC60332-1 |
低烟无卤级别 |
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2 |
阻燃低烟无卤 级别 |
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2
易燃性测试: IEC60332-1 & IEC 60332-3C/A |
阻燃 级别 |
耐火测试: IEC 60331 / BS 6387 CWZ |
标准参考
Telcordia GR-20 RUS 7 CFR 1755.900 (REA PE-90) ICEA S 87-640
特性
•小直径，大型光缆
•高度适应能力，以大规模剪接
•适合管道安装
•高质量满意的丝带光缆，有利于机械和环境保护
• 容易外护套移出
•紫外线或防潮性能，为户外应用
•干式防水的核心设计便于处理
|
