 光缆
中心束管撕带光缆
应用
在各种领域的环境当中，这种电缆可以提供很好的传输性能和保护纤维。通常用于在长途通信系统，用于用户网络系统，分销，接驳网络系统和局域网系统 。
产品描述

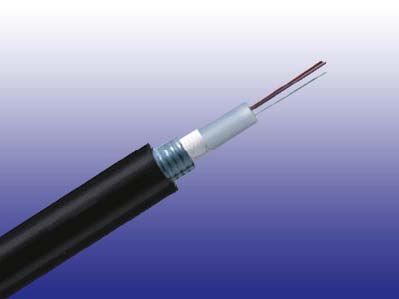

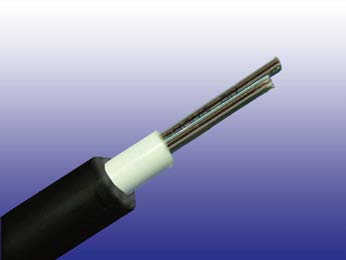

中心束管丝带光缆包含一个管内12纤维的彩带，这是充满堵水凝胶。该光纤带可以很容易地分开。无论是芳纶纱或玻璃纤维是伤口周围的管提供人身保护和拉伸强度。护套无论是聚乙烯，聚氯乙烯或无卤低烟，优先选择水资源保护的目的。用于直埋，钢丝铠装或波纹钢卷铠装，适用于与一个可选的内外套无论是聚氯乙烯或聚乙烯。一个可选的铝水分磁带可以被纳入下外套，为堵水和屏蔽的目的。一个可选的开伞索，护套下的撕裂绳用来剥离护套

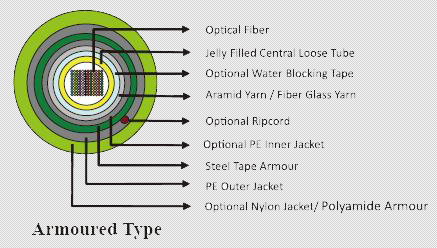

结构
物理特性
光纤数 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径(mm) |
标称外径(in) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
12-96 |
166.0 |
111.41 |
16.2 |
0.637 |
2670/600 |
890/200 |
108-144 |
208.0 |
139.60 |
18.5 |
0.727 |
2670/600 |
890/200 |
156-216 |
244.0 |
163.76 |
20.5 |
0.806 |
2670/600 |
890/200 |

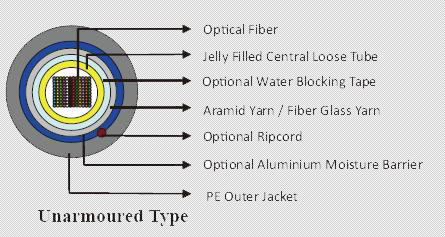

结构
物理参数
光纤数 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径(mm) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
12-96 |
233.0 |
156.38 |
14.8 |
2670/600 |
890/200 |
108-144 |
276.0 |
185.23 |
16.1 |
2670/600 |
890/200 |
156-216 |
316.0 |
212.08 |
17.1 |
2670/600 |
890/200 |
机械参数
| 最小弯曲半径: |
|
最大压缩度: |
3000N |
| 安装时的最小半径: |
20×OD |
反复冲击力: |
4.4 N.m (J) |
| 长期最小弯曲半径: |
10×OD 非 铠装电缆 |
转弯(扭力): |
180×10 times, 125×OD |
| |
20×OD 铠装电缆 |
循环屈曲: |
25 周期为铠装电缆. |
| 温度范围: |
|
|
100 周期为非铠装电缆. |
| 使用温度: |
-40℃(-40℉) to +70℃(+158℉) |
允许压扁力: |
263N/cm (150lb/in) |
| 储存温度: |
-50℃(-58℉) to +70℃(+158℉) |
|
|
光纤标准
周期温度标准
抗拉强度标准
允许压扁力标准
冲击标准
弯曲标准
反复冲击力
转弯
循环屈曲
允许压扁力 |
IEC60794-1-2-F2
IEC60794-1-2-E1A
IEC60794-1-2-E3
IEC60794-1-2-E4
IEC60794-1-2-E6
IEC60794-1-2-E7
IEC60794-1-2-E10
IEC60794-1-2-E11
IEC60794-1-2-E11 |
安全标准
通用级别 |
易燃性测试: OFN (UL1581) |
中等级别 |
易燃性测试:OFNR/FT4 (UL1666) |
高等级别 |
易燃性测试: OFNP/FT6 (UL 910) |
阻燃聚氯乙烯 级别 |
易燃性测试: IEC60332-1 |
低烟无卤级别 |
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2 |
阻燃低烟无卤 级别 |
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2
易燃性测试: IEC60332-1 & IEC 60332-3C/A |
阻燃 级别 |
耐火测试: IEC 60331 / BS 6387 CWZ |
标准参考
Telcordia GR-20 RUS 7 CFR 1755.900 (REA PE-90) ICEA S 87-640
特性
• 大型光缆，直径比较小
•高度适应能力，以便大规模剪接
•适合管道裡安装
•丝带光缆內的高质量填充物，有利于机械和环境保护
• 开伞索容易移除外护套
•抗紫外线性能，以适合户外应用
•干式防水的核心设计便于处理
|
