 Câbles Industriels
H05Z-U / H07Z-U / H07Z-R
Utilisation et Description
Ces câbles sont recommandés pour la réalisation d’installations de câblage de centralisation de compteurs,
tableaux, panneaux et notamment pour les installations qui requièrent une faible émission de fumée, de gaz
corrosifs et un meilleur comportement face aux températures. Particulièrement indiqués dans les
environnements fortement fréquentés (écoles, bureaux, théâtres, métros, hôpitaux, lieux de culte, centres
commerciaux, lieux de loisirs et de spectacles publics), dans lesquels des mesures contre l’émission de
fumées, gaz toxiques et corrosifs sont nécessaires.
Normalisation
NF C 32-102-9, CE Directive basse tension 73/23/EEC et 93/68/EEC, ROHS conformité
Descriptif du câble

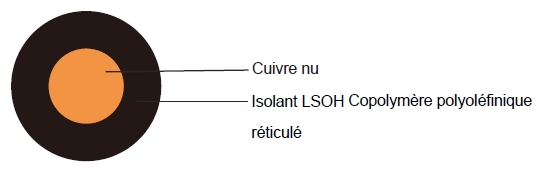

Cuivre nu massif, IEC 60228 Cl-1(H05Z-U / H07Z-U)

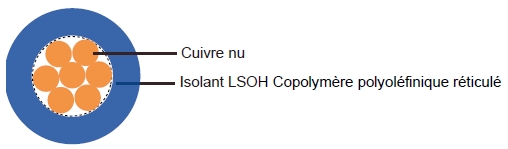

- Cuivre nu, IEC 60228 Cl-2 (H07Z-R)
- Isolant Copolymère polyoléfinique réticulé EI5
- Code de couleur, VDE-0293
- LSOH - faible opacité des fumées, sans halogène
Caractéristiques d’utilisation
Tension assignée: 300/500v (H05Z-U), 450/750v (H07Z-U / H07Z-R)
- Tension d’essai: 2500 v
- Rayon de courbure en utilisation dynamique: 15 x Ø
- Rayon de courbure en utilisation statique: 10 x Ø
- Température ambiante d’utilisation en dynamique, plage: +5º C – +90º C
- Température maximale sur l’âme en court circuit: +250º C
- Non propagateur de la fl amme: NF C 32-070
- Résistance d’isolement: 10 MΩ x km
Caractéristiques dimensionnelles
AWG |
Nombre de
conducteurs
x section des conducteurs
#x mm² |
Épaisseur
sur isolant nominalemm |
Diamètre extérieure nominalemm |
Poids en cuivre kg/km |
Masse approx. kg/km |
H05Z-U |
20 |
1x 0.5 |
0.6 |
2.0 |
4.8 |
8 |
18 |
1x 0.75 |
0.6 |
2.2 |
7.2 |
12 |
17 |
1x 1 |
0.6 |
2.3 |
9.6 |
14 |
H07Z-U |
16 |
1x 1.5 |
0.7 |
2.8 |
14.4 |
20 |
14 |
1x 2.5 |
0.8 |
3.3 |
24 |
30 |
12 |
1x 4 |
0.8 |
3.8 |
38 |
45 |
10 |
1x 6 |
0.8 |
4.3 |
58 |
65 |
8 |
1x 10 |
1.0 |
5.5 |
96 |
105 |
H07Z-R |
16(7/24) |
1x 1.5 |
0.7 |
3.0 |
14.4 |
21 |
14(7/22) |
1x 2.5 |
0.8 |
3.6 |
24 |
33 |
12(7/20) |
1x 4 |
0.8 |
4.1 |
39 |
49 |
10(7/18) |
1x 6 |
0.8 |
4.7 |
58 |
71 |
8(7/16) |
1x 10 |
1 |
6.0 |
96 |
114 |
6(7/14) |
1x 16 |
1 |
6.8 |
154 |
172 |
4(7/12) |
1x 25 |
1.2 |
8.4 |
240 |
265 |
2(7/10) |
1x 35 |
1.2 |
9.3 |
336 |
360 |
1(19/13) |
1x 50 |
1.4 |
10.9 |
480 |
487 |
2/0(19/11) |
1x 70 |
1.4 |
12.6 |
672 |
683 |
3/0(19/10) |
1x 95 |
1.6 |
14.7 |
912 |
946 |
4/0(37/12) |
1x 120 |
1.6 |
16.0 |
1152 |
1174 |
300MCM(37/11) |
1x 150 |
1.8 |
17.9 |
1440 |
1448 |
350MCM(37/10) |
1x 185 |
2.0 |
20.0 |
1776 |
1820 |
500MCM(61/11) |
1x 240 |
2.2 |
22.7 |
2304 |
2371 |

|
