 机场照明电缆
一次回路电缆
FAA L-824 Type B 屏蔽 5kV
应用
该电缆用于在机场照明系统串联电路中连接变压器和稳流器，适合固定应用如飞机滑行道、跑道助航设备和障碍灯，可直埋或管道敷设。
标准
FAA L-824 Type B
ICEA S-96-659/NEMA WC71

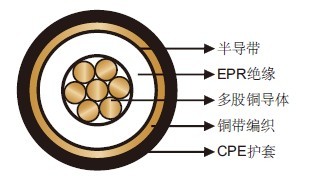

结构
导体：多股镀锡铜导体。
绝缘：EPR。
半导层：螺旋缠绕半导带。
屏蔽：镀锡铜带。
分隔：分隔带。
护套：CPE
技术数据
电压Uo/U (Um) |
5kV |
最高导体温度 |
90℃ |
短路温度 |
250℃ |
工作温度 |
-40℃~+85℃ |
最小弯曲半径 |
12×OD |
无卤 |
是 |
耐磨 |
是 |
耐UV |
是 |
防油 |
是 |
尺寸和重量
结构 |
股数 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
No. ×mm2 |
- |
mm |
mm |
mm |
kg/km |
| |
|
|
|
|
|
|
|
|
|
1×6mm2 |
7 |
2.3 |
0.09 |
1.2 |
0.05 |
11.1 |
0.44 |
194 |
130 |
1×8 |
7 |
2.3 |
0.09 |
1.2 |
0.05 |
11.7 |
0.46 |
225 |
151 |
|
